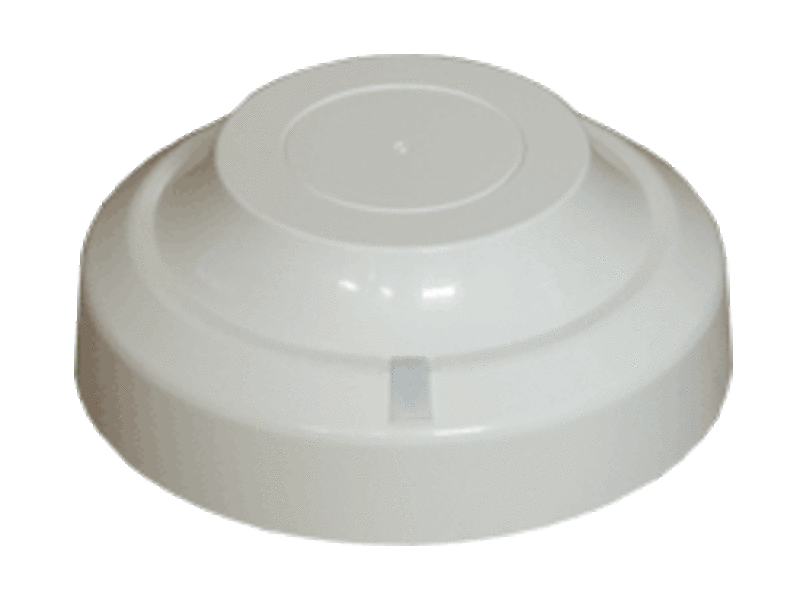

ADC-4001M - Адаптер

Назначение
Адаптер ADC-4001М является адресуемым элементом, работающим в шлейфах/петлях сигнализации приборов пожарной сигнализации системы POLON 4000. Адаптер предназначен для передачи информации о состоянии подключенного к нему шлейфа сигнализации, так называемого бокового шлейфа (обыкновенного), а также о состоянии установленных в ней неадресуемых извещателей с двумя состояниями ряда 40 или 30 выпускаемых заводом POLON-ALFA.
Адаптер ADC-4001М предоставляет тоже возможность:
- создать искробезопасный шлейф сигнализации, путем установки в боковом шлейфе автоматических или ручных извещателей в искробезопасном исполнении, через искробезопасный сепаратор;
- подключить к системе линейный извещатель дыма DOP-40;
- подключить к установке пожарной тревоги добавочные, специальные устройства (напр. детекторы газа, кабельные извещатели), а также создать иерархические системы для небольших сателлитных приборов.


Принцип действия
Адаптер передает к работающему совместно прибору информации о пожаре, обнаруженным извещателями в его боковом шлейфе и подтверждает этот факт красными вспышками двухцветного светящего диода. Повреждение бокового шлейфа (обрыв, короткое замыкание, изъятие извещателя из розетки) передаются к прибору и сигнализируются желтыми вспышками светящего диода. Боковой шлейф закончивается конечным резистором.
Адаптер оснащен внутренним изолятором коротких замыканий. Срабатывание изолятора коротких замыканий в адаптере сигнализируется желтыми вспышками его светящего диода.



Адаптер ADC-4001М имеет шесть режимов работы, которые позволяют оптимизировать потребление тока из адресуемого шлейфа сигнализации.
Режимы работы определяются в приборе во время его программирования.
Режимы 1, 2, 3 предоставляют возможность подключения различного количества обычных извещателей ряда 40 или 30, в зависимости от потребления тока.
Режим 4 предоставляет возможность подключения безпотенциаловых контактов устройств или установок для информационных или контрольных целей.
Режим 5 позволяет подключить линейный извещатель дыма DOP-40. В таком случае не применяется конечного резистора.
Кодирование адреса адаптера происходит автоматически из прибора - адресный код записывается автоматически в его энергонезависимой памяти.

Технические данные
Рабочее напряжение, В                                                     16,5 ÷ 24,6
Допустимый ток нагрузки бокового шлейфа
            (на выбор),мА                                                        0,15; 0,3; 1 или 2
Потреб. тока в зависимости от выбранного режима
работы, мА                                                                        0,5 ÷ 16
Сопротивл. бокового шлейфа, ом                                       макс. 2 х 25
Диапазон рабочих температур, °C                                      -25 ÷ +55
Плотность кожуха                                                              IP 40
Габаритные размеры с розеткой, мм                                  Φ115 х 43
Масса, кг                                                                         0,13
