Описание гигростата
Измерительный элемент Polyga® состоит из нескольких синтетических тканевых лент, каждая из которых содержит 90 отдельных волокон диаметром 3 мкм. Специальная обработка придаёт волокнам гигроскопические свойства, позволяя элементу поглощать и отдавать влагу. Эффект набухания, преимущественно в продольном направлении, передаётся через рычажную систему на микровыключатель с очень коротким ходом срабатывания. Измерительный элемент быстро и точно реагирует на изменения влажности воздуха. При регулировке ручки установки уставки рычажная система включается так, что при достижении заданной влажности воздуха срабатывает микровыключатель. Веерообразный измерительный элемент размещён внутри корпуса и должен быть защищён от крупной пыли, грязи и воды. Датчики предназначены для безнапорных систем. Место установки следует выбирать так, чтобы конденсированная вода не попадала внутрь корпуса. Возможна любая установка, предпочтительно с вентиляционными отверстиями, расположенными перпендикулярно направлению ветра.
Применение

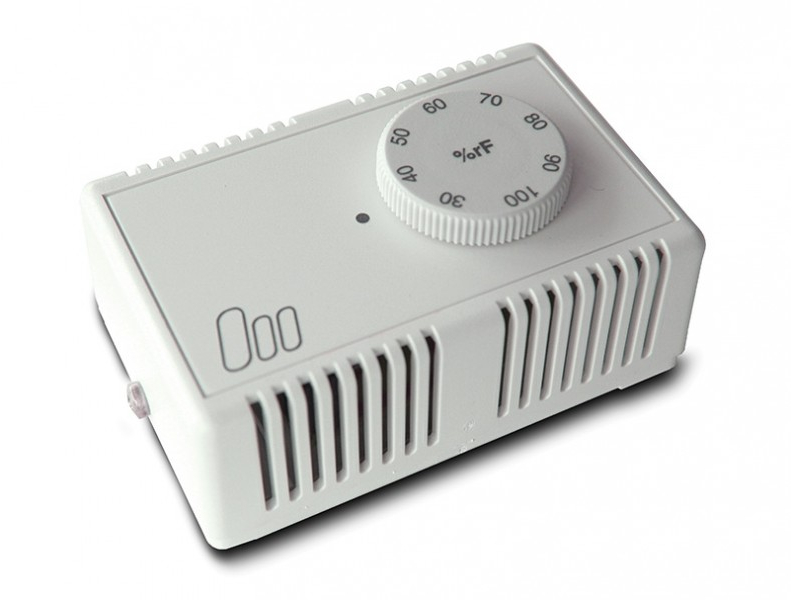

Гигростат HG используется как включатель-выключатель для регулирования относительной влажности воздуха. Он может применяться для управления увлажнителями и осушителями воздуха в офисах и компьютерных помещениях. Другие области применения включают хранение продуктов питания и деликатесов, холодильные камеры для фруктов и овощей, теплицы, текстильную промышленность, бумажную и полиграфическую отрасли, кинематографию и больницы. Гигростат можно использовать практически везде, где необходимо регулировать или контролировать влажность воздуха. Комнатный гигростат HG Mini-i разработан так, что ручка регулировки и шкала находятся внутри корпуса, что затрудняет несанкционированное вмешательство. Версия HG Mini Schnapp дополнительно оснащена адаптером для монтажа на DIN-рейку.
 Технические данные: | |
| - Диапазон шкалы | 30...100 % относительной влажности |
| - Точность измерения | ±3% |
| - Рабочий диапазон | 35...100% относительной влажности |
| - Разница срабатывания (микровыключатель) относительно 50% относительной влажности | около 4% относительной влажности |
| - Максимальное напряжение | 250 В переменного тока |
| - Максимальная нагрузка | ||
| Резистивная нагрузка | 5A 230 В переменного тока | |
| Максимальная нагрузка для увлажнения | 2A | |
| Максимальная нагрузка для осушения | 5A | |
| Индуктивная нагрузка* cosφ=0.8 | 0.2A 230 В переменного тока | |
| Индуктивная нагрузка* L/R=3мс | 1A 50 В постоянного тока | |
| 0.5A 75 В постоянного тока | ||
| - Минимальная нагрузка | 100 мА, 20 В постоянного/переменного тока | |
| - Допустимая температура окружающей среды | 0...60°C | |
| - Температурный коэффициент среды | -0.2%/K относительно 20°C и 50% относительной влажности | |
| - Допустимая скорость воздуха | 15 м/с | |
| - Период полураспада при v=2м/с | 1.2 мин | |
| - Крепление | пазы в основании корпуса | |
| - Положение монтажа | произвольное, предпочтительно вентиляционные отверстия перпендикулярно направлению ветра | |
| - Контактирование | клеммная колодка в корпусе | |
| - Электромагнитная совместимость | ||
| Сопротивление | согласно EN 50 082-2 | |
| Эмиссия | согласно EN 50 081-2 | |
| - Корпус | серый пластик | |
| - Размеры | 85x55x36 мм | |
| - Степень защиты | IP20 | |
| - Вес | около 0.06 кг | |
| Обзор типов | ||
|---|---|---|
| Тип | Номер заказа | Тип контакта |
| HG | 420420171 | переключающий контакт: 1 x макс. 5A |
| HG-i | 420420181 | переключающий контакт: 1 x макс. 5A с внутренней шкалой |
Fx: фактическое значение относительной влажности
Fw: уставка относительной влажности, установленная на ручке регулировки
Если относительная влажность Fx (фактическое значение) опускается ниже уставки Fw, контакт 1/4 размыкается, а контакт 1/2 замыкается.
Монтаж
Гигростат не должен контактировать с водой напрямую, например, с брызгами при очистке климатической камеры и т.п. Место монтажа следует выбирать так, чтобы обеспечивалось репрезентативное измерение влажности воздуха, то есть показания влажности в месте установки должны соответствовать показаниям в помещении. Гигростат должен находиться в потоке воздуха.
Обслуживание
Измерительный элемент не требует обслуживания в чистом воздухе. Агрессивные среды, содержащие растворители, могут вызывать ошибки измерений и выход из строя в зависимости от типа и концентрации. Как и большинство измерительных элементов влажности, вредны отложения, которые со временем образуют водоотталкивающую плёнку на элементе (например, аэрозоли смолы, лака, сажа и т.п.).
| 10[°C] | 20[°C] | 30[°C] | 50[°C] | |
|---|---|---|---|---|
| 10% относительной влажности | ±0.7% относительной влажности | ±0.6% относительной влажности | ±0.6% относительной влажности | ±0.5% относительной влажности |
| 50% относительной влажности | ±3.5% относительной влажности | ±3.2% относительной влажности | ±3.0% относительной влажности | ±2.6% относительной влажности |
| 90% относительной влажности | ±6.3% относительной влажности | ±5.7% относительной влажности | ±5.4% относительной влажности | ±4.6% относительной влажности |
Крайне важно, чтобы температура оставалась постоянной во время измерений относительной влажности воздуха. Воздух должен быть однородным.
