Универсальный извещатель тепла TUN-38Ex

Назначение
Извещатель тепла (температуры) TUN-38Ex предназначен для обнаружения пожарной угрозы в помещениях, в которых в первой фазе пожара можно ожидать чрезмерного роста температуры, или там, где температура может превысить определенный опасный уровень.
Извещатель TUN-38Ex является универсальным извещателем, который можно программировать для действия как максимальный или дифференциально максимальный, а также менять класс извещателя, для приспособления его к конкретному применению. Существует возможность выбора одного из следующих классов: A1R, A1S, BR или BS согласно Европейскому Стандарту EN 54-5.
Извещатель TUN-38Ex является извещателем искробезопасным и поэтому можно его устанавливать тоже в зонах с угрозой взрыва. Он работает в шлейфах сигнализации приемно-контрольных приборов производства POLON-ALFA. В зонах с угрозой взрыва его устанавливается за соответствующим искробезопасным барьером или сепаратором.


Принцип действия
Извещатель тепла TUN-38Ex реагирует на рост температуры выступающий во время пожара. Извещатель действует как максимальный - после превышения температуры срабатывания, соответствующей данному классу и как дифференциальный - при быстром росте температуры. Можно его запрограммировать только для максимального действия. Изменения температуры в окружающей среде контролируются электронной схемой извещателя с измерительным термистором, которая, после их обнаружения, передает соответствующий сигнал тревоги к работающему совместно приемно-контрольному прибору.
Одновременно она включает красный светодиод в извещателе.

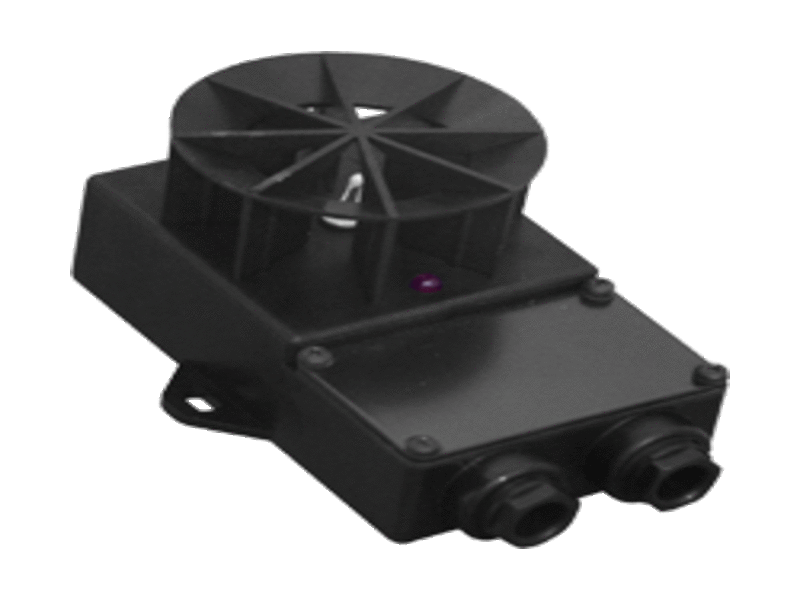

Извещатели производятся в самостоятельном корпусе с двумя кабельными дросселями, через которые вводятся провода шлейфа сигнализации. Извещатели не требуют добавочных монтажных розеток. После снятия крышки корпуса извещателя получается доступ к колодке для подключения проводов и перемычки установления класса извещателя.
Извещатель имеет корпус черного цвета.
Добавочную оптическую сигнализацию извещателей, в случае их установления в трудно доступном месте, можно получить путем подключения к ним индикаторов срабатывания WZ-31.


Технические данные
Рабочее напряжение, В                                   17 ÷ 24
Ток досмотра, мкА                                          < 100
Ток тревоги при 20 В, мА                                 20
Класс извещат. согл. EN 54-5                          A1R, A1S, BR, BS
Статическая температура срабатывания:
                                                                       (54 ÷ 65) °C (класс A1)
                                                                       (69 ÷ 85) °C (класс B)
Типичная температура эксплуатации:
                                                                       25 °C (класс A1)
                                                                       40 °C (класс B)
Диапазон рабочих темпер., °C
                                                                       (-25 ÷ +50) (класс A1)
                                                                       (-25 ÷ +65) (класс B)
Относительная влажность, %                           до 95 при 40 °C
Плотность корпуса                                           IP44
Масса, кг                                                        0,3
Габаритные размеры, мм                                112 x 72 x 55
Расстановка крепежных отверстий, мм           72
Добавочные информации
Извещатель TUN-38Ex имеет сертификат Опытной Шахты «Барбара» № 01.E.110X и имеет клеймо искробезопасности EEx ib IIC T5/T6
