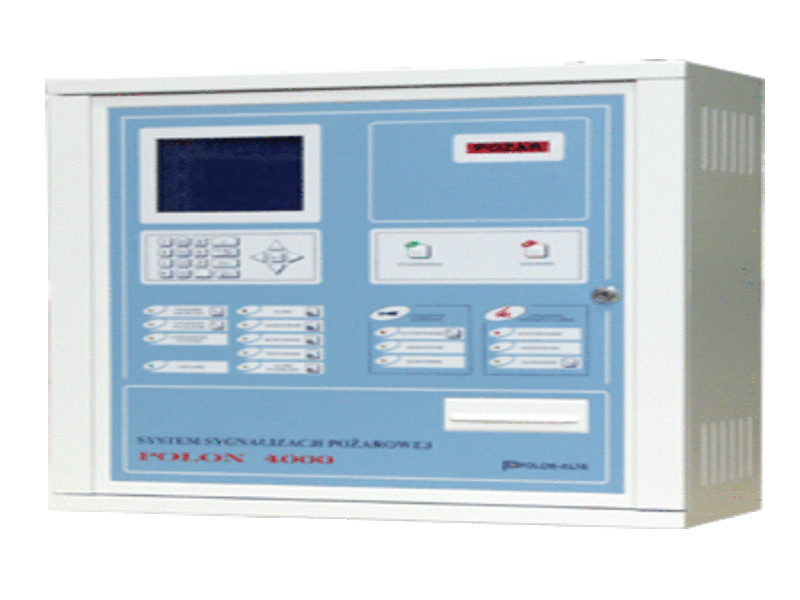

POLON 4900 - Премно-контрольный прибор пожарной сигнализации
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
| Назначение Приемно-контрольный прибор (Станция пожарной сигнализации) POLON 4900 является устройством, интегрирующим все элементы адресуемой, интерактивной системы автоматического обнаружения пожаров POLON 4000. Прибор координирует работу всех устройств в системе и принимает решение о создании пожарной тревоги, запуску сигнализационных и противопожарных устройств а также о передачи информации в центр мониторинга или к системе надзора. Прибор POLON 4900 рекомендуется для противопожарной защиты объектов различного типа, особенно больших, напр. гостиниц, банков, больших административных и складских, зданий, исторических объектов, «интеллигентных» зданий и т.п. Функциональность Прибор POLON 4900 является многопроцессорным устройством, со сдвоенной схемой процессорных контроллеров (резервированием), которая гарантирует надежную работу системы и дает много удобств во время программирования и последующего обслуживания системы обнаружения пожара. Основное исполнение прибора имеет оснащение для четырех адресуемых петлей, с возможностью адресирования до 127 линейных элементов в каждой петли. Прибор можно расширить до восьми петлей, обслуживающих свыше 1000 адресуемых элементов. Работа 16 приборов в кольцевой иерархической структуре дает возможность обслужить установку содержащую 16000 точек. Шлейфы сигнализации могут работать в системе петельной или открытой (лучевой). Петельная система работы шлейфа элиминирует повреждения в установке в виде обрыва или короткого замыкания части шлейфа. Дополнительно, прибор контролирует и сигнализирует превышение допустимых значений сопротивления и емкости проводов шлейфа сигнализации. Допускается применение в проекте установки единичных ответвлений петлевого шлейфа сигнализации, что упрощает ведение проводки. В приборе можно создать программным путем 1024 зон досмотра, которым можно приписать любые сообщения потребителя, состоящие из двух 32-знаковых строк текста. В случае тревоги, эти сообщения появляются на ЖКИ прибора, разрешая обслуживающему персоналу быстро и точно определить место возникновения пожара. Кроме того, существует возможность программирования собственных сообщений для так называемых технических тревог, связанных с контролем устройств пожарной автоматики. Большой графический жидкокристаллический индикатор и принятый способ представления программных вариантов прибора в виде развиваемого, оконного меню, очень облегчает сообщение обслуживающего лица с прибором. Вписывание в память прибора конфигурации установки можно произвести путем: автоматической конфигурации, когда прибор самостоятельно анализируем размещение элементов в каждой петли (даже в случае петли с отдельными ответвлениями) и на этом основании вписывает в свою память конфигурацию установки, а в память линейных элементов заносит их очередной номер-адрес. конфигурации установщика – в этом случае установщик, на основе данных содержимых в проекте, готовит конфигурацию установки в виде файла данных (при использовании специального компьютерного программного обеспечения поставляемого заводом-изготовителем), который вводится в память прибора. Эти действия можно выполнить только с использованием компьютерной клавиатуры, подключенной непосредственно к прибору. Прибор проверяет введенные данные и сравнивает их с действительными данными, отсчитанными из установленных линейных элементов. Если данные совпадают, тогда прибор автоматически перенумерует линейные элементы. конфигурации вручную, которая позволяет на произвольное конфигурирование элементов в шлейфе сигнализации без необходимости сохранения очередности нумерации элементов. Метод дает возможность введения изменений в установке, напр. после замены извещателя. Применение считывающего устройства штриховых кодов, придаваемого к прибору, ускоряет выполнение этих работ. После сработывания автоматического или ручного извещателя в адресуемом шлейфе сигнализации, прибор POLON 4900, на основе децизионных алгоритмов, вызывает тревогу I или II степени, в зависимости от за программирования и от типа линейного элемента который заявил о пожаре. В приборе POLON 4900 для каждой зоны досмотра можно запрограммировать один из 17 вариантов поднимания тревоги. Разные варианты поднимания тревоги, программированные в отдельных зонах, разрешают правильно использовать систему обнаружения пожара в определенных, индивидуальных условиях, существующих в зоне. Они тоже предоставляют возможность введения индивидуальных критериев для четкой организации системы защиты объекта. Дополнительно, в рамках одной зоны, можно разделить установленные в ней элементы на две группы, позволяющие создать совпадение в рамках одной зоны. Технические данные Напряжение питания, В - основное сеть 230 +10% -15%/50 Гц - резервное 24 +25% -10% Источник резервного питания – батарея аккумуляторов емкостью, Ач 17 ÷ 90 Потребление тока от сети, А макс. 1,5 Потребл. тока в режиме досмотра, А макс. 0,6 Ток для питания внешних устройств, А 1 Кол-во адресуемых шлейфов сигнализ. 4 с расстройкой до 8 Макс. сопротивление проводов шлейфа сигн.,ом: - адресуемого 2 х 100, 2 х 75 или 2 х 45 (в зависимости от конфигурации) - бокового ADC-4001M 2 х 25 Допустимая емкость проводов шлейфа, нФ 300 Кол-во адресов шлейфа сигнализ. 127 Схема работы шлейфа сигнализации: - петельная, с возможностью устранения обрыва или короткого замыкания, - лучевая Макс. кол-во зон досмотра 1024 Разреш.способность граф. ЖКИ, пикс. 320х240 Кол-во вариантов поднимания тревоги 17 Диапазоны программирования времен, мин: - ожидания на подтверждение тревоги I ст. 0÷10 - распознания после подтвержд. тревоги I ст. 0÷10 - задержки запуска выходов тревоги 0÷10 Программированные выходы: - 16 реле с переключающими контактами 1А/24В безпотенциала - 2 сигнальные линии с нагрузоч. способ. 0,5А/24В - 6 сигнальных линий с нагрузоч. способ. 0,1А/24В Программированные входы: - 8 контрольных линий Совместная работа с устройствами: - считывающее устройство штриховых кодов - компьютерная клавиатура - компьютер - система цифрового мониторинга Диапазон рабочих температур, °C -5 ÷ +40 Плотность кожуха IP 30 Габаритные размеры, мм 536 х 492 х 218 Масса (без аккумуляторов), кг около 17 |
