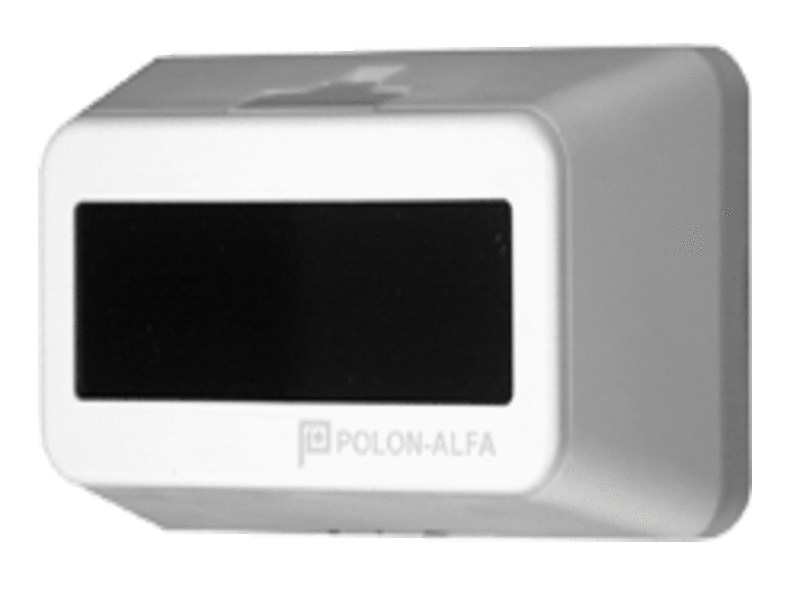

DOP-40 - Оптический линейный извещатель дыма. Работает только с POLON-ALFA

Назначение

Оптический линейный извещатель дыма DOР-40 предназначен для обнаружения дыма на ранней стадии развития пожара. Он особенно пригоден для защиты помещений, в которых в первой фазе пожара ожидается появление дыма и там, где из-за большой площади помещения следовало бы применить большое количество точечных извещателей, либо нет возможности их установки.



Принцип действия

Извещатель дыма DOР-40 состоит из передатчика и приемника инфракрасного излучения, помещенных в одном корпусе и работающего совместно с отражателем или группой призматических отражателей. Действие оптического линейного извещателя дыма заключается в анализе оптической прозрачности воздуха в пространстве между извещателем и отражателем/группой отражателей. Если в воздухе появится определенное количество аэрозолей (дыма), уменьшающее прозрачность , то извещатель согласно установленному порогу чувствительности, перейдет в режим тревоги. Полный обрыв пучка инфракрасного излучения сигнализируется как режим повреждения, так как даже самая большая концентрация дыма в воздухе не вызывает полного обрыва оптической траектории извещателя. Если воздух чистый, извещатель находится в дежурном режиме. Извещатель имеет встроенные схемы автоматической компенсации влияния условий окружающей среды. Это обеспечивает постоянную чувствительность извещателя и способность обнаружения пожарной угрозы в длинном периоде времени. При определенном уровне загрязнения оптики извещатель заявляет о повреждении, что обозначает необходимость сервисного обслуживания и очистки извещателя.


Технические данные

Работает только с POLON-ALFA

Рабочее напряжение, В    10,5 ÷ 24

Ток дежурного режима, мА (ADC-4001M)    2,2

Ток режима тревоги при 20 В, мА   20

Ток при обрыве инфракрасного пучка,

 не более, мА  0,8

Ток сервисного сигнала-загрязнение оптики,

 не более, мА  0,8

Пороги чувствитель. (выбираемые),%  18, 30, 50

Рабочее расстояние от отражателя E39-R8, м                                 5÷50

Рабочее расст. от группы отражателей 4xE39-R8, м                      50÷100

Количество извещателей в одном шлейфе   1

Количество извещателей за адресным

 устройством ADC-4001M 1

Класс лазера  3R

Напряжение питания лазерного прицела, бат.                                 6F22

Диапазон рабочих температур, оС  -25 ... +55

Относительная влажность,%  < 95 при 40оС

Диапазон температур хранения

 и транспорта  от -40 до +70

Габаритные размеры, мм   128 х 99 х 84

Масса, кг  0,35
