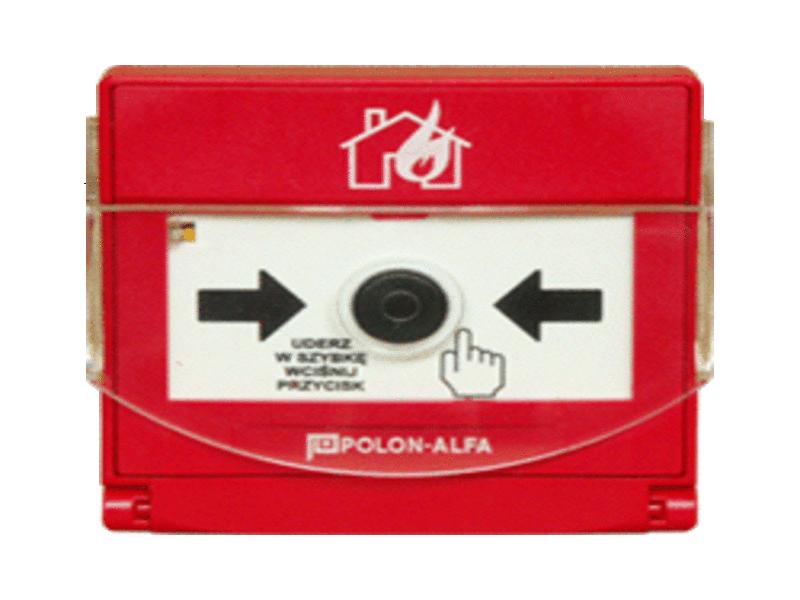

ROP-63H - Ручной извещатель пожара (неадресуемые)
Назначение
Ручной извещатель пожара ROP-63H предназначен для передачи информации о пожаре к работающему совместно приемно – контрольному прибору пожарной сигнализации лицом, которое обнаружило пожар и запустила извещатель вручную.
Извещатель ROP-63H устанавливается снаружи объектов.
Принцип действия
Ручной извещатель пожара ROP-63H действует (переключает контакты) после сильного удара в защитное стекло и нажатия кнопки. Защитное стекло под влиянием удара отскакивает вверх, что дает возможность нажатия кнопки. В этом извещателе нет электронной схемы и он не имеет обратной сигнализации приема сигнала прибором. Не имеется тоже сигнализация сработания самого извещателя.
Завод-изготовитель оснащает извещатель ROP-63H сопротивлением 1 ком, дающим возможность устанавливать их в системах IGNIS 1000.
Технические данные
Макс.сопротивл. замкнутых контактов, мом 150
Минимальное переключ. напряжение, В 12
Макс. нагрузочная способность контактов при
напряж. 30 В пост. тока или 50 В перем тока, А 3
Макс. сечение жил проводов, мм2 2,5
Запас провода ддя соединения, см 15
Плотность корпуса:
ROP-63H IP 55
Диапазон рабочих температур, °C:
ROP-63H -40 ÷ +70
Габаритные размеры, мм 102 х 98 х 46
Масса, кг макс. 0,5
