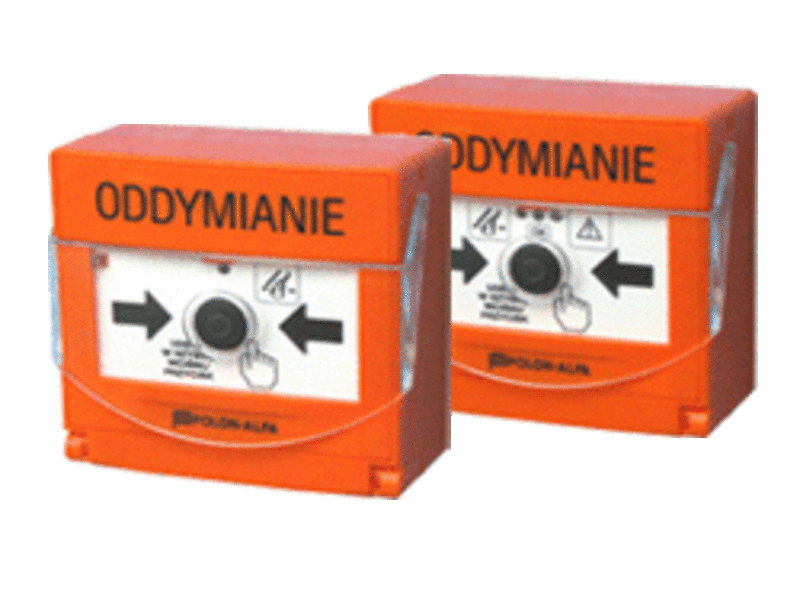

РО-62 - Ручные кнопки очистки от дыма

Назначение
Кнопки РО-6х предназначены для запуска дымовых заслонок ручным способом. Они доступны в трех исполнениях:
- РО-62 кнопка с сигнализацией ПОЖАР и с сбрасывающим выключателем;
и с сбрасывающим выключателем.
Кнопки предназначены для открытого или скрытого монтажа внутри объектов.


Принцип действия
Запуск кнопки очистки от дыма происходит путем удара или сильного нажатия стекла-защиты, которая после отклонения предоставит доступ к кнопке запускающего переключателя. Нажатие этой кнопки вызывает отправление информации к приемно-контрольному прибору очистки от дыма. Прибор обратно включает сигнализацию ПОЖАР – мерцание красного диода ДИС. Одновременно с нажатием кнопки, стрелки указывающие на нею меняют цвет из черного на желтый.
Сброс состояния ПОЖАР производится специальным ключем, которым блокируется стекло – защиту (придерживаемую во время сброса) в нормальном ее положении как в состоянии готовности.
Кнопки РО-62 и РО-63 оснащены сбрасывающим выключателем, который дает возможность возврата сервомотора заслонки в положение готовности.
Доступ к этому выключателю является возможным после отклонения (тоже при помощи специального ключа) корпуса кнопки, так как в процессе установки.
Проверка работоспособности кнопок осуществляется путем их запуска, аналогично как в случае пожара, т.е. путем удара или сильного нажатия на стекло.

Технические данные
Сечение установочных проводов, мм2           макс. 1
Плотность корпуса                                         IP 30
Отверстие для скрытого монтажа, мм             Ф 78 х 30
Запас провода для подключения, см             15
Диапазон рабочих температур, °C                  -25 ÷ +55
Габаритные размеры, мм                               102,5 х 98 х 45,5
Масса, г                                                         макс. 220
Цвет корпуса                                                 оранжевый
