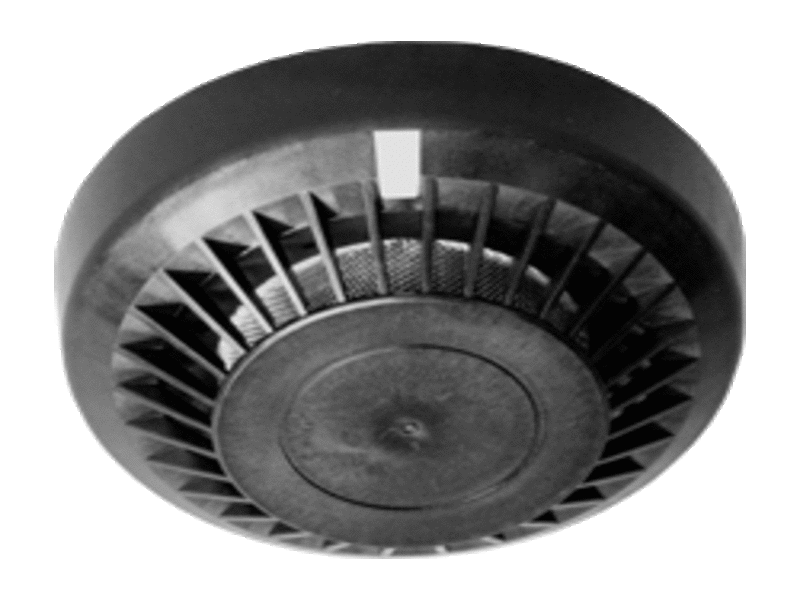

Оптический извещатель дыма DUR-40Ex

Назначение

Оптический извещатель дыма DUR-40Ex предназначен для обнаружения видимого дыма, возникающего в беспламенной, начальной стадии пожара, тогда, когда материал начинает тлеть, обычно надолго до появления открытого пламени и заметного роста температуры. Извещатель  предусмотрен для работы в  помещениях, которые квалифицированы как 1 (первая) или 2 (вторая) зона с угрозой взрыва газов и испарений горючих жидкостей, которые принадлежат к подгруппам взрывчатости IIA, IIB, IIC и к классам температурным Т1 до Т6. Благодаря введению аналоговой компенсации изменений окружающей среды, извещатель имеет повышенную устойчивость к изменениям давления, температуры и влажности. Извещатели подключаются к шлейфу сигнализации POLON-ALFA в взрывоопасных зонах при помощи искробезопасного сепаратора.



Принцип действия:



Извещатель DUR-40Ex является извещателем рассеянного типа. Он работает по принципу измерения инфракрасного излучения, рассеянного частицами дыма (аэрозоля) в измерительной камере, недоступной для внешнего света   Приемник излучения - фотодиод, находящийся в измерительной камере, не принимает  инфракрасного излучения, эмитированного передатчиком - электролюминесцентным диодом до момента, когда в камере появится частицы  дыма. На них рассеивается инфракрасное излучение, благодаря чему оно попадает на приемник-фотодиод. Извещатель DUR-40Ex имеет встроенную цифровую схему саморегулирования, которая удерживает постоянную чувствительность при поступающем загрязнении измерительной камеры. После превышения установленного порога саморегулирования, извешатель может направить к прибору сигнал технической тревоги, предупреждающий о необходимости очистки его оптической схемы. Извещатель имеет заменяемую оптическую камеру, которую в таком случае можно очистить или заменить. Извещатели  DUR-40Ex соответствуют требованиям европейского стандарта EN 54-7, согласно директиве CPD 89/106/EWG, а также требованиям директивы ЕМС 89/336/EWG а также стандартов: EN 50014:2004  и EN 50020:2003 (U) согласно директиве   ATEX 94/9/WE.

 Извещатели работают совместно с розеткой G-40.

Технические данные

Рабочее напряжение В                                                12 ¸ 28

Ток в режиме надзора мкА                                           60

Ток в режиме тревоги мА                                              20

Признак искробезопасности                                       EEx ib IIC T6

Диапазон рабочих температур, оС                           - 25 ¸+55

Относительная влажность                                          до 95% при 40оС

Размеры извещат.(с розеткой), мм                          f 115 х 54

Масса, кг                                                                           0,15
