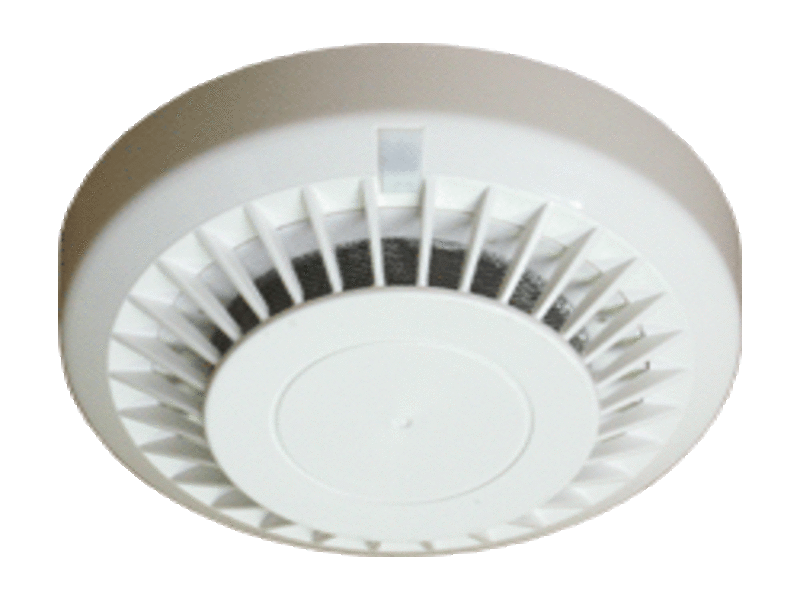

Оптический извещатель дыма DOR-40

Назначение
Оптический извещатель дыма DOR-40 предназначен для обнаружения видимого дыма, возникающего в начальной стадии пожара, тогда, когда материал еще тлеет, обычно надолго до появления открытого пламени и заметного роста температуры.
Извещатель DOR-40 предусмотрен для работы в закрытых помещениях, в которых в нормальных условиях не выступает пыль, дым и конденсация водяного пара. Однако, благодаря введению аналоговой компенсации изменений окружающей среды, извещатель отличается повышенной устойчивостью к изменениям давления, температуры и конденсации водяного пара.
Извещатели DOR-40 могут работать только в шлейфах обычных приемно-контрольных приборов, производимых фирмой POLON-ALFA.


Принцип действия
Извещатель DOR-40 работает по принципу измерения инфракрасного излучения рассеянного частицами дыма (аэрозоля), которые попали в оптическую измерительную камеру, к которой не имеет доступа внешний свет.
Фотодиод, находящийся в измерительной камере, „не видит” инфракрасного света, эмитированного электролюминесцентным диодом до момента, когда в камере появится дым. Инфракрасное излучение рассеивается на частицах дыма и попадает на фотодиод.
Извещатель DOR-40 имеет встроенную цифровую схему саморегулирования, которая поддерживает постоянную чувствительность при поступающим загрязнении оптической камеры. После превышения соответствующего порога автокоррекции, посылает к работающему совместно приемно-контрольному прибору сигнал сервисной тревоги. Это свидетельствует об необходимости очистки оптической схемы извещателя. Извещатель имеет заменяемую оптическую камеру, которую в таком случае можно очистить или заменить новой.
Добавочную оптическую сигнализацию одного или группы извещателей, в случае если они установлены в трудно доступном месте, можно создать путем подключения индикатора срабатывания WZ-31.
Извещатели DOR-40 соответствуют норме PN-EN 54-7
Извещатель DOR-40 работает совместно с розеткой G-40.
Технические данные
Рабочее напряжение, В                                              12 ÷ 28
Потребл. тока в режиме надзора, мкА                         60
Потребл. тока в режиме тревоги, мА                           20
Диапазон рабочих температур, °C                              - 25 ÷ +55


Относительная влажность                                         до 95% при 40°C


Размеры извещат.(с розеткой), мм                            Ф 115 х 54


Масса, кг                                                                  0,15
