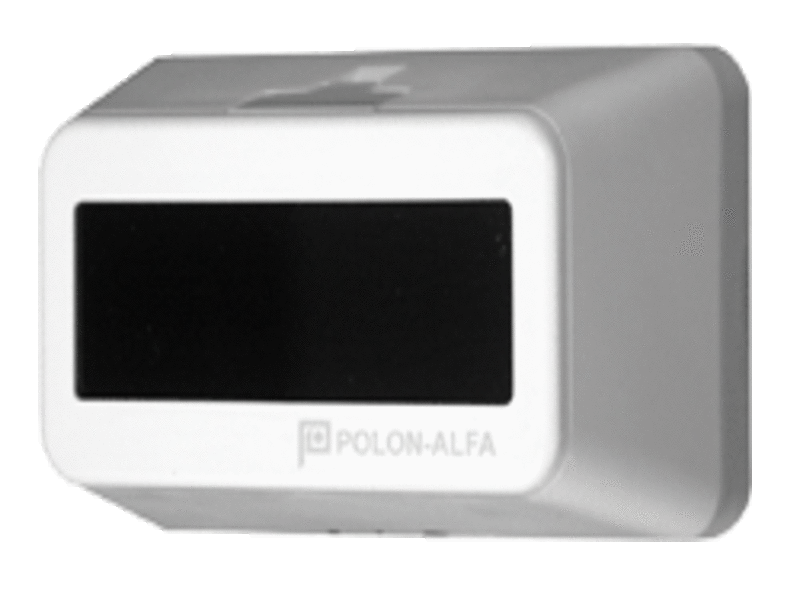

Лучевой дымовой извещатель DOP-40R
DOP-40R — это обычный лучевой дымовой извещатель, предназначенный для раннего обнаружения дыма на начальной стадии пожара. Он особенно подходит для защиты больших помещений, где появление дыма ожидается на первой фазе пожара, и где в противном случае потребовалось бы использование большого количества точечных дымовых извещателей. DOP-40R также рекомендуется для помещений, где установка множества точечных извещателей непрактична.
Извещатель оснащён встроенными релейными выходами для сигналов неисправности и пожарной тревоги, что позволяет ему работать с различными контрольными панелями от разных производителей, а также в системах охранной сигнализации.
| Тип | Обычный лучевой дымовой извещатель |
| Назначение | Обнаружение дыма на ранней стадии пожара; подходит для больших помещений |
| Совместимость | Совместим с различными системами пожарной и охранной сигнализации |
| Сертификат | CNBOP 1438/CPD/0002 |
| Ток покоя | 8 – 30 мА |
| Ток тревоги | 20 – 100 мА |
| Питание | 9.6 – 28 В DC |
| Диапазон расстояния работы | 5 – 100 м |
| Площадь покрытия | До 1200 м² |
| Класс тестового пожара | TF1 до TF5 |
| Температура эксплуатации | -25°C до +55°C |
| Основание | Без основания |
DOP-40R состоит из инфракрасного передатчика и приёмника, размещённых в одном корпусе, работающих совместно с отражателем или группой призматических отражателей (не входят в стандартную комплектацию и заказываются отдельно). Извещатель анализирует оптическую прозрачность воздуха между извещателем и отражателем. При наличии определённого количества дыма, снижающего прозрачность, извещатель срабатывает по установленному порогу чувствительности. Полное прерывание инфракрасного луча сигнализируется как неисправность, а чистый воздух удерживает извещатель в режиме ожидания. Устройство оснащено автоматической компенсацией условий окружающей среды, обеспечивая стабильную чувствительность и долгосрочную надёжность. При определённом уровне оптического загрязнения извещатель сигнализирует о необходимости обслуживания и очистки.
Во время пожарной тревоги извещатель замыкает нормально разомкнутые контакты реле тревоги. В режимах неисправности или обслуживания (например, прерывание луча или оптическое загрязнение) извещатель размыкает нормально замкнутые контакты реле неисправности. DOP-40R также позволяет программировать поддержку режима тревоги по необходимости.
Для установки извещатель и отражатель(и) должны быть смонтированы на противоположных устойчивых стенах, свободных от вибраций. Точная настройка достигается с помощью регулировочных винтов и специального лазерного прицела (питается от батареи 6F22, используется только при настройке). Максимальная чувствительность достигается при установке порога на 18%.
Дополнительные технические данные:
| Относительная влажность | До 95% при 40°C |
| Вес (с регулируемым основанием) | 0.35 кг |
| Размеры | 128 x 79 x 84 мм |
| Класс лазера | 3R |
| Питание лазерного прицела | Батарея 6F22 (при настройке) |
| Нагрузка реле (тревога/неисправность) | 1A / 30V |
| Порог чувствительности (выбор) | 18%, 30%, 50% |
Примечания:
1. Установка и обслуживание должны выполняться только персоналом, обученным безопасности и обслуживанию лазерных устройств класса 3R согласно PN-EN 60825-1:2000.
2. Для тестирования используйте фольгу FT-40; для оптической настройки с отражателем используйте сервисное зеркало LS-40.
3. Максимальная чувствительность достигается при пороге 18%.
