Назначение

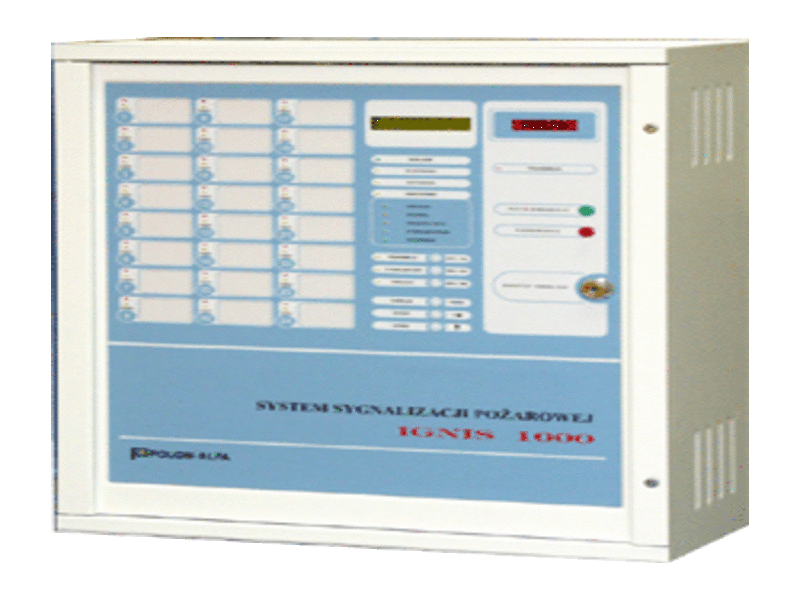

Микропроцессорный приемно-контрольный прибор пожарной сигнализации IGNIS-1240 предназначен для обнаружения и сигнализации пожарной угрозы после приема информации от работающих совместно с ней автоматических и ручных извещателей. Прибор предоставляет возможность включения добавочных сигнализационных устройств и передачу сигналов к системе пожарного мониторинга. Он выполнен с использованием поверхностного монтажа и оснащен расширенными схемами диагностики и авто контроля. Прибор гарантирует долгосрочную, надежную работу системы раннего остережения о пожаре.
Прибор предназначен для охраны средних объектов, напр. складов, магазинов, офисов и т.п.
В шлейфах сигнализации прибора могут работать :
а) извещатели пожара рядов 40 и 30:
ионизационные дыма DIO,
оптические дыма DOR,
максимальнодифференц. тепла TUP,
пламени (ультрафиолет) PUO,
искробезопасные (согл. инструкции изготов.)
линейные дыма DOP;
б) ручные извещатели пожара (кнопки):
для внутреннего употреб. (с обратной сигнализацией) ROP-30,
для внутреннего употреб. (без обратной сигнализации) ROP-63(H),
для наружного употребления (с обратной сигнализацией ROP-40H.
Прибор соответствует требованиям европейского стандарта PN-EN 54-2.
Технические данные
Напряжение питания, В
- основное сеть 230 +10% -15%/50 Гц
- резервное 2 аккумуляторы 12/17Ач
Потребление тока из аккумуляторов
в режиме досмотра, мА 215
Кол-во шлейфов сигнализации 16 или 24
Кол-во линий к сигнализаторам 2 или 3
Кол-во контрольных линий 2 или 3
Сопротивление шлейфа сигн., ом макс. 2х120
Сопротивл. изоляции шлейфа сигн. ком ≥ 100
Конечное сопротивл. шлейфа сигн., ком 5,6±5%
Ток досмотра шлейфа сигнализ., мА макс.2
Ток нагрузки линии сигнализат, А 0,14/24В
Сопротивление нагрузки линии
сигнализаторов, ом (200 ÷10 к)
Конечный резистор контроль. линии, ком 10±5%
Кол-во релейных выходов, переключ. контакты:
- тревога II ст. общий 1 или 2
- общее повреждение 1
-зональная тревога I ст. 16 или 24
Задержка передачи тревоги, мин 0 ÷ 10
Нагруз. способн. релейных выходов, А 1/30В
Нагруз. способн. выхода для питания
внешних устройств, А 0,8/24В
Диапазон рабочих температур, °C (-5 ÷ +40)
Плотность кожуха IP 30
Масса (без аккумуляторов), кг < 11
Габаритные размеры, мм 392 х 482 х 190
