Назначение

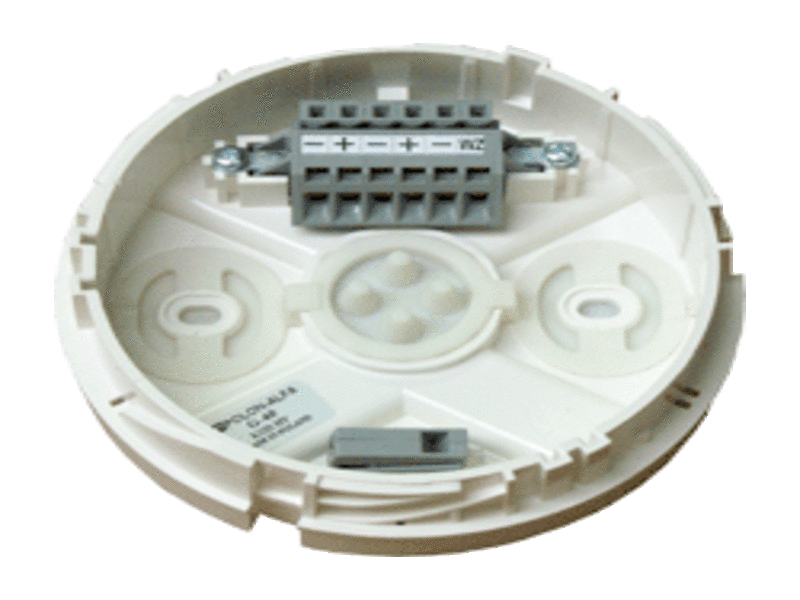

Крепежная база G-40 предназначена для монтажа детекторов серий 40, 4043 и 4046 (DOR-40, DIO-4046) на потолках и для подключения к ним проводов сигнальной линии.
После закрепления розетки в специальной базе PG-40 её можно устанавливать в помещениях с конденсацией водяного пара на потолках, а также на несущих тросах. База PG-40 при оснащении дополнительным дросселем PG7 позволяет преобразовать розетку G-40 в подвесной тип. Для механического крепления детектора в розетке предусмотрён защитный экран OZ-40 из стальной проволоки.
Технические характеристики крепежной базы G-40
| Диаметр подключаемых жил провода, мм | макс. 1 |
| Шаг отверстий для крепления, мм | 63 |
| Габаритные размеры, мм | 107 x 28,5 |
| Масса, кг | 0,1 |
Технические характеристики базы PG-40
| Шаг отверстий для крепления, мм | 127 |
| Габаритные размеры, мм | Φ 112 x 26 |
| Высота с базой PG-40, мм | 43 |
| Масса, кг | 0,1 |
Примечание
Доступен кронштейн ZW-40, позволяющий тестировать линию без детектора.
