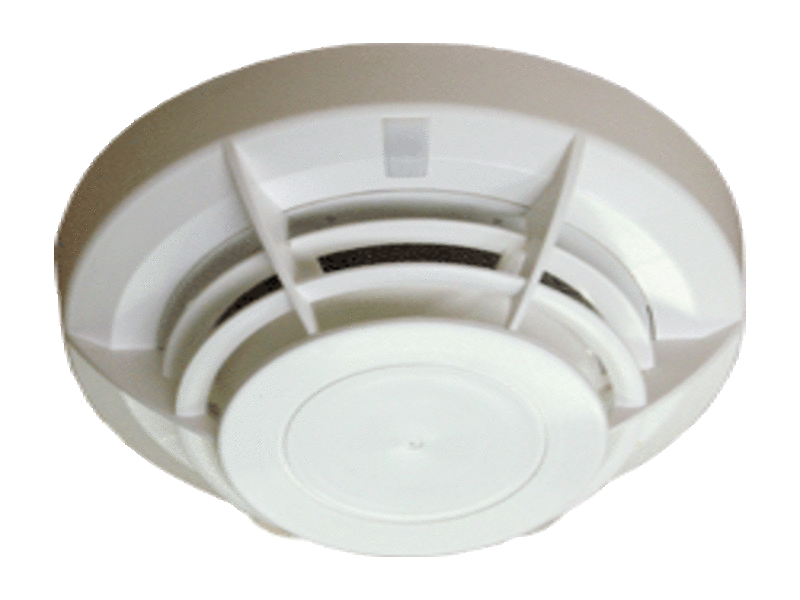

DOT-4046 - Адресуемый, многодатчиковый извещатель
Назначение
Процессорный, много сенсорный извещатель DOT-4046 предназначен для обнаружения дыма и роста температуры, сопутствующих возникновении пожара в ранней стадии его развития. Встроенные два датчики: дыма и тепла , разрешают применять извещатели в помещениях, в которых в случае возникновения пожара может появиться видимый дым или происходить рост температуры, или оба эти явления одновременно. Извещатель пригоден для обнаружения всех типов пожаров (от TF1 до TF6).
Извещатель DOT-4046 является аналоговым извещателем, с автоматической компенсацией чувствительности, т.е. удерживающей постоянную чувствительность при поступающем загрязнении измерительной камеры, а также при изменениях давления и конденсации водяного пара.
Извещатель DOT-4046 может работать исключительно в адресуемых шлейфах/петлях сигнализации приемно контрольных приборов системы POLON 4000.
Принцип действия
Извещатель DOT-4046 имеет встроенные два датчики: дыма и тепла. Датчик дыма работает по принципу измерения инфракрасного излучения, рассеянного частицами аэрозоля (дыма), которые попали в оптическую измерительную камеру, защищенную от проникания внешнего света. Фотодиод находящийся в измерительной камере фотодиод не принимает инфракрасного излучения, эмитированного передающим диодом и только после проникновения дыма внутрь камеры, на принимающий диод попадает рассеянный свет передающего диода, вызывая возникновение сигнала о пожаре. Датчик тепла реагирует на рост температуры выступающий во время пожара. Можно его программировать для работы согласно классу A1R или BR (PN-EN 54-5).
Информации из обеих датчиков подлежат анализу процессором, имеющим соответствующее программное обеспечение и оценивающим состояние пожарной угрозы.
Благодаря цифровому механизму авто регулировки, извещатель поддерживает постоянную чувствительность при поступающем загрязнении оптической камеры, а также при изменениях давления или в условиях конденсации водяного пара. После превышения соответствующего порога автокоррекции, извещатель направляет к прибору, с которым совместно работает, сигнал технической тревоги, не теряя способности обнаружения пожара.
Если сервисное обслуживание не будет предпринято до исчерпания полного диапазона автокоррекции (напр. в течение нескольких недель), могут появиться фальшивые тревоги загрязненного извещателя.
Примененный микропроцессор и соответствующее программное обеспечение извещателей гарантируют проведение быстрого анализа явлений происходящих в окружении извещателя и устранение возможных фальшивых тревог. После соответствующего выбора режима работы в приборе, извещатель может работать в одном из четырех вариантов действия. Может тоже передавать актуально измеряемое аналоговое значение пожарного фактора.
Извещатели передают в шлейф сигнализации, кроме своего адреса, кода типа, состояний досмотра и тревоги, тоже дополнительные информации такие как: сервисное состояние, состояния связанные с повреждением внутренних схем извещателя, срабатывание изолятора коротких замыканий. Состояние тревоги извещатель сигнализирует красными вспышками двухцветного СИД; состояния повреждения, технической тревоги, срабатывания изолятора коротких замыканий – желтыми вспышками этого диода.
Кодирование адреса извещателя происходит автоматически из прибора – код адреса записывается в энергонезависимой памяти.
Извещатели оснащены внутренним изолятором коротких замыканий. Они работают совместно с розеткой G-40.
Дополнительную оптическую сигнализацию извещателя или группы извещателей можно осуществить путем подключения указателя срабатывания WZ-31.
Извещатели DOT-4046 соответствуют требованиям европейских стандартов PN- EN 54-7 и PN-EN 54-5.
Технические данные
Рабочее напряжение, В 16,5 ÷ 24
Потреблнеие тока в режиме досмотра, мкА <150
Кол-во программированных режимов работы 4
Программирование адреса из прибора
Обнаруживаемые испытательные пожары TF1 ÷ TF6 и TF8
Рабочая температ.(в зависим. от режима работы) °С
-25 ÷ +50
или -25 ÷ +65
Габарит. разм. извещат. с розеткой, мм Ф 115 х 69
Масса, кг 0,2
