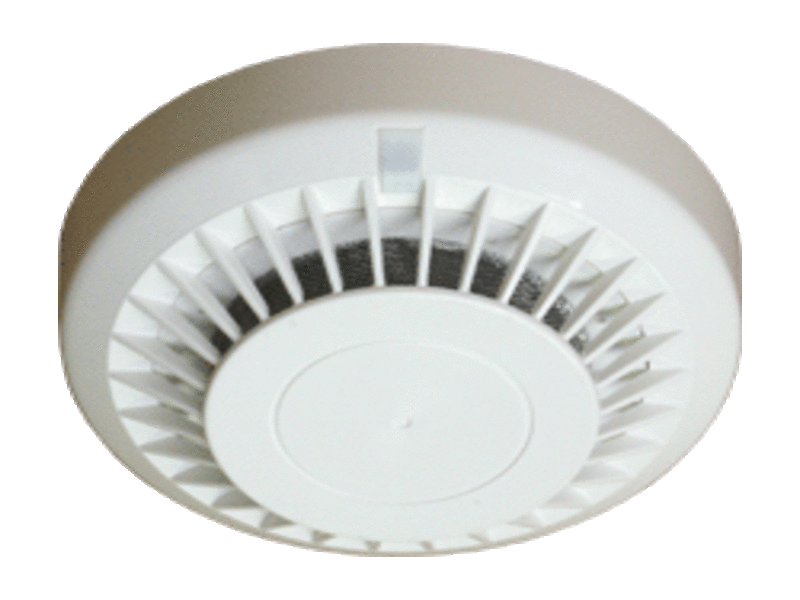

DOR-4043 - Адресуемый, многодатчиковый извещатель дыма

Назначение
Процессорный, оптический извещатель дыма DOR-4043 предназначен для обнаружения видимого дыма, возникающего в начальной стадии пожара, тогда, когда материал еще тлеет, обычно надолго до появления открытого пламени и заметного роста температуры.
Извещатель DOR-4043 является аналоговым извещателем, с автоматической компенсацией чувствительности, то есть удерживающим постоянную чувствительность при поступающим загрязнении измерительной камеры и при изменениях давления а также конденсации водяного пара.
Извещатели DOR-4043 могут работать только в шлейфах/петлях адресуемых приемно-контрольных приборов системы POLON 4200.

Принцип действия
Извещатель DOR-4043 действует по принципу измерения инфракрасного излучения рассеянного частицами дыма (аэрозоля), которые попали в оптическую измерительную камеру, к которой не имеет доступа внешний свет. Фотодиод, находящийся в измерительной камере, „не видит” инфракрасного света, эмитированного электролюминесцентным диодом до момента, когда в камере появится дым. Инфракрасное излучение рассеивается на частицах дыма и попадает на фотодиод.
Извещатель, благодаря возможности автоматической компенсации, удерживает постоянную чувствительность при поступающим загрязнении оптической камеры а также при изменениях давления или в условиях конденсации водяного пара. После превышения соответствующего порога автокоррекции, посылает к работающему совместно приемно-контрольному прибору сигнал сервисной тревоги, не теряя одновременно способности обнаруживать пожар. Если сервисное обслуживание не будет предпринято до исчерпания полного диапазона автокоррекции (н.пр. в течении нескольких недель), этот факт может оказаться причиной ложной тревоги загрязненного извещателя.
Примененный микропроцессор и соответствующее программное обеспечение извещателей гарантируют проведение, с большой скоростью, анализа происходящих явлений в окружении извещателей и устранение возможных фальшивых тревог.
Извещатели посылают в шлейф сигнализации, кроме своего адреса, кода типа, состояний надзора и тревоги, тоже добавочные информации такие как: сервисное состояние, состояния связанные с повреждением внутренних схем извещателя, срабатывание изолятора коротких замыканий. Состояние тревоги извещатель сигнализирует красными вспышками двухцветного светящего диода; состояния повреждения, технической тревоги, срабатывание изолятора коротких замыканий - желтыми вспышками этого диода.
Извещатели DOR-4043 обладают регулируемой из приемно-контрольного прибора чувствительностью согласно трем порогам: нормальной, повышенной и пониженной. Такая возможность разрешает на произвольное, индивидуальное приспособление способности извещателя к конкретным применениям и требованиям окружающей среды.
Кодирование адреса извещателя происходит автоматически из прибора - адресный код записывается в ПЗУ прибора.
Извещатели оснащены внутренними изоляторами коротких замыканий и работают совместно с не адресуемой монтажной розеткой G-40.
Добавочную оптическую сигнализацию одного или группы извещателей можно создать путем подключения индикатора срабатывания WZ-31.
Извещатели DOR-4043 соответствуют требованиям европейского стандарт PN-EN 54-7.

Технические данные
Рабочее напряжение, В                                              16,5 ÷ 24
Потребл. тока в режиме надзора, мкА                      < 150

Кол-во программ. порогов чувствителн.                       3

Чувствительность к контрольному аэрозолю:

- нормальная, дБ/м                                                     m = 0,20

- повышенная, дБ/м                                                    m = 0,15

- пониженная, дБ/м                                                     m = 0,25

Программирование адреса                                         из прибора

Диапазон рабочих температур, °C                              - 25 до +55

Размеры извещат.(с розеткой), мм                             Ф 115 х 54
