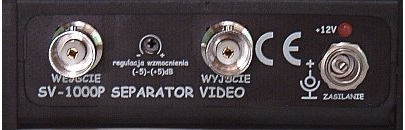

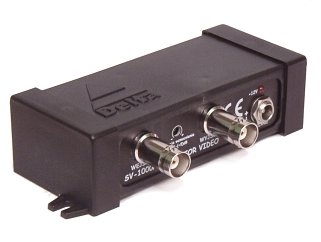

Видеораспределитель TSV-1000P предназначен в качестве дополнительного устройства безопасности для систем видеонаблюдения, обеспечивая защиту камер и другого оборудования от:
- Молниевых разрядов
- Различий и скачков напряжения между устройствами
- Электрических токов в кабелях видеосигнала
Это устройство устраняет помехи сигнала, которые могут возникать при передаче сигнала на расстояния в несколько сотен метров.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Полоса пропускания видео: | 9МГц / 1Вpp |
Тип разъемов: | BNC гнездо |
Регулировка усиления: | (-5) - (+5)дБ |
Входное / выходное сопротивление: | 75Ω |
Ошибка передачи: | 0,75% (f=3,58МГц, Vin=1Вpp) |
Гальваническая развязка между питанием и входным сигналом (макс. напряжение): | 1000В |
Гальваническая развязка между входом и выходом (макс. напряжение): | 1000В |
DC разъем: | 5,5 / 2,1мм |
Размеры: | 61 x 120 x 30мм |
Вес: | 95г |
Потребляемый ток: | 80мА |
Питание: | DC 12В |
![](\"http://shop.delta.poznan.pl/obrazki/sv1000p_obrazek1.jpg\")

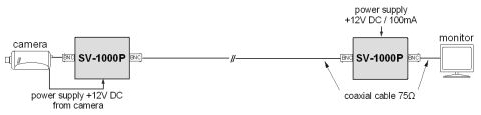

На рисунке 1 показан пример схемы подключения видеораспределителя SV-1000P. Он позволяет устранить помехи сигнала, вызванные разницей потенциалов между землей камеры и землей монитора. Возникающая разница напряжений может добавляться к полезному сигналу, вызывая низкочастотные помехи (например, медленно вертикально движущиеся черные полосы). Для полной защиты всех устройств, подключенных к линии передачи, от молниевых разрядов рекомендуется схема подключения, показанная на рисунке 2:
