TRV-8/16PRC-RACK — программируемый видеосплиттер, предназначенный для распределения, усиления и коррекции видеосигналов с 8 входов на 16 выходов согласно пользовательским настройкам. По умолчанию работает как восемь независимых 1/2 видеосплиттеров. Конфигурация устройства легко меняется через цифровой интерфейс, текущие параметры и опции отображаются на ЖК-дисплее. Пользователи могут выбирать и изменять рабочие параметры через удобное меню.
Доступно 128 вариантов настройки входов/выходов, что обеспечивает гибкое управление сигналами. Сплиттер оснащён индивидуальной регулировкой усиления для каждого входа от -3дБ до +6дБ с шагом 0,5дБ, что позволяет точно управлять уровнем сигнала, предотвращая перегрузку или усиливая слабые сигналы. Также предусмотрена компенсация частоты в зависимости от длины кабеля, что сохраняет высокое качество изображения даже при длинных линиях передачи.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Количество входов: | 8 BNC |
Количество выходов: | 16 BNC |
Полоса пропускания: | 0 до 40 МГц (без коррекции) |
Импеданс входов: | 75Ω |
Импеданс выходов: | 75Ω |
Питание: | 230В AC / 30мА |
Усиление: | -3дБ до +6дБ (шаг 0,5дБ) |
Коррекция длины кабеля: | 0 до 600м (шаг 40м) |
Тип корпуса: | 1RU (19") |
Размеры: | 44 x 490 x 120мм |
Вес: | 1.5кг |

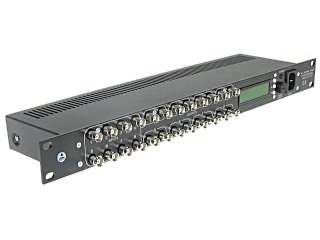

Вид передней панели:

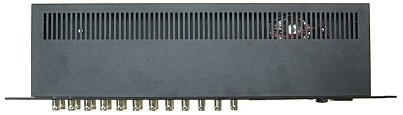

Вид сверху:
Программирование простое и интуитивное, вся информация отображается на ЖК-дисплее:
Конфигурация сплиттера
Меню конфигурации отображается на двухстрочном ЖК-дисплее. После включения появляется название устройства, затем основные пункты меню: 1. Подключения, 2. Усилители, 3. Коррекция. Для навигации используйте стрелки ВВЕРХ/ВНИЗ, для выбора или изменения параметров — клавишу ENTER.
Подключения входов/выходов (1. Подключения)
В подменю Подключения пользователь настраивает мультиплексор, связывающий входы устройства с выходами. Подключения отображаются графически: верхняя строка — 16 выходов сигнала (8 пар), нижняя — входы сплиттера, которые можно изменять.
- Клавиша ВВЕРХ переключает входы сплиттера.
- Клавиша ВНИЗ меняет состояние конкретного входа.
- Клавиша ENTER подтверждает изменения и возвращает в верхнее меню.

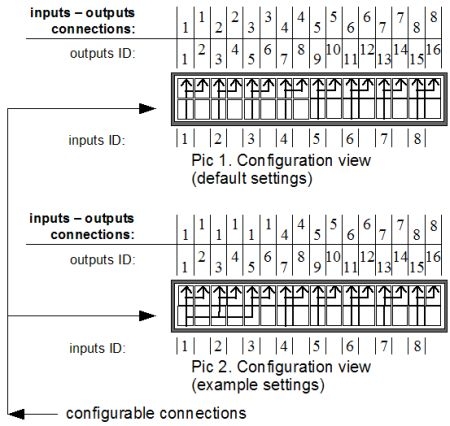

Изменения конфигурации позволяют выбирать между текущим видеовходом и последним подключённым входом. Ниже показаны два из 128 возможных вариантов:
- По умолчанию: каждая пара выходов подключена к соответствующему входу (Рис. 1).
- Пример: выходы 1-6 подключены к входу 1, выходы 7-16 остаются по умолчанию (Рис. 2).
Усиление входного сигнала (2. Усилители)
TRV-8/16PRC-RACK позволяет регулировать уровень выходного сигнала (Рис. 3), усиливая слабые сигналы или ослабляя сильные. Диапазон регулировки от -3дБ до +6дБ с шагом 0,5дБ. 0дБ означает, что уровень выхода равен уровню входа. Для настройки усиления конкретного входа зайдите в подменю Усилители, выберите вход стрелками ВВЕРХ/ВНИЗ и измените значение клавишей ENTER. Настройки сохраняются при выходе из меню.
Рис. 3. Пример камер с неправильным уровнем видеосигнала
Компенсация частоты для длины кабеля (3. Коррекция)
Сплиттер оснащён встроенным модулем компенсации частоты для предотвращения искажений видеосигнала на длинных кабелях (Рис. 4). Пользователь может задать длину кабеля для каждого входа от 0 до 600 м с шагом 40 м. Это компенсирует потерю частоты и падение сигнала из-за сопротивления кабеля. Для настройки зайдите в подменю Коррекция, выберите вход и измените значение клавишей ENTER. Настройки сохраняются при выходе.

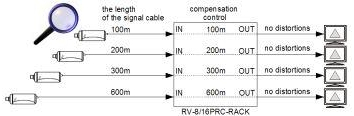

Рис. 4. Пример камер, подключённых длинными кабелями
Коррекция сигнала важна для передачи видео на большие расстояния, так как затухание кабеля ухудшает качество и чёткость изображения. Активный метод компенсации обеспечивает чёткое и резкое изображение до 600 м без заметных отличий от исходного сигнала.
