FLEXi SP3 - Ethernet/4G Охранная панель

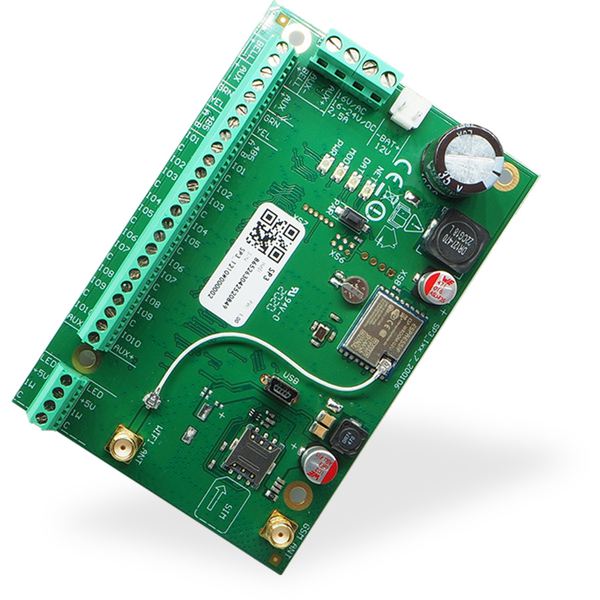

Охранная панель „FLEXI“ SP3 – это система охранно-пожарной сигнализации со встроенным модулем WiFi и 2G/4G модемом. Охранная панель дает возможность создать систему из 32 проводных или беспроводных зон, разделенных на 8 разделов. Управлять системой охраны можно удаленно (приложением Protegus, SMS, звонком), клавиатурами и считывателями RFID. Информация о состоянии охранной панели может быть отправлена на приемник ПЦН (пульт централизованного наблюдения) и пользователю через сети WiFi и (или) через сети мобильного интернета. Выданный в конце 2020 года, cертификат подтверждает, что охранная панель FLEXi SP3 соответствует требованиям уровня защиты помещений от риска 3-го уровня, регламентированных стандартами EN50131 и EN50136.
Функциональность
Отправление сообщений на приемник пульта централизованного наблюдения (ПЦН):
· Через локальную WiFi сеть и (или) 2G/4G сеть мобильного интернета.
· Подключив дополнительные модули связи, сообщения можно отправлять через локальную сеть Ethernet, VHF/UHF каналы радиосвязи, Sigfox каналы связи.
· Сообщения отправляются по выбранным каналам связи с выбранным приоритетом.
· Сообщения на ПЦН принимаются Trikdis IP приемником или IP приемником, который работает SIA DC-09 IP протоколом.
· Назначение приоритета передачи сообщений на ПЦН: сообщения сначала передаются на ПЦН и только после сообщения отправляются пользователю системы.
· Сообщения могут передаваться на два разных IP приемника ПЦН.
Передача сообщений пользователям:
· Приложением Protegus.
· SMS сообщениями (до восьми номеров).
· Звонком с голосовым сообщением (до восьми номеров).
· Удаленное управление охранной панелью (Arm/Disarm/Stay/Sleep).
· Удаленное управление подключенным оборудованием (освещением, вортами, системой вентиляции, отоплением, поливом и т.д.).
· Удаленный мониторинг температуры.
Входы и выходы:
· 10 I/O клемм, каждая из которых может быть установлена как вход (IN) или как выход (OUT). Типы входов (IN): ATZ, EOL, NC, NO. В цепях ATZ и EOL могут использоваться резисторы разных номиналов. С помощью клавиатур, расширителей iO-8 и iO-WL количество входов (IN) может быть увеличено до 32.
· Плата имеет 2 выхода – „BELL” и „LED”. „BELL“ – предназначен для управления сиреной. „LED“ – предназначен для светового индикатора. С помощью расширителей iO-8 и iO-WL количество выходов (OUT) может быть увеличено до 16.
· Семь режимов работы выходов (OUT): каждому выходу может быть назначен алгоритм работы по заранее установленному расписанию и критериям (например: режим термостата).
· „1-Wire” шина данных предназначена для подключения датчиков температуры (до 8 шт.) или датчика температуры и влажности (1 шт.) и считывателей контактных ключей (iButton).
· GRN-YEL шина данных предназначена для подключения до восьми клавиатур одного типа.
· RS485 шина данных предназначена для подключения: модулей расширения серии iO; RF-SH радиоприемника беспроводных датчиков; модуля Е485 „Ethernet“; T16 VHF и UHF радиопередатчика; модуля Sigfox.
Управление системой охраны:
· 40 кодов управления системой охраны (4-ех значный код). Можно установить способ, которым код пользователя, набранный на клавиатуре, становится кодом принуждения (Duress), т.е. таким образом введенный код, отключит систему охраны и на ПЦН будет отправлено специальное сообщение о том, что система охраны отключена под принуждением.
· Клавиатуры управления: „Protegus“ SK232LED; „Paradox“ K636, K10H(V), K32+LED, K32LED, K35, ТМ50, ТМ70; „Crow“ CR16, CR-LCD; CZ-Dallas считыватель контактных ключей („iButton“), TM17 считыватель контактных ключей, RFID считыватель (Wiegand 26/34).
· Удаленное управление: приложение Protegus, телефонный звонок или SMS сообщение.
Простая установка:
· Несколько вариантов монтажных комплектов „FLEXi“ SP3, состоящие из декоративного белого металлического корпуса с установленным понижающим трансформатором или импульсным источником питания.
· Заводские настройки охранной панели „FLEXi“ SP3 позволяют быстро установить систему охраны для небольших и средних объектов.
· „FLEXi“ SP3 охранную панель можно установить вместо существующей охранной панели без замены резисторов (EOL) в датчиках.
· Выполненные настройки можно сохранить в файле, которые можно будет использовать в дальнейшем.
· Настройка охранной панели производится программой TrikdisConfig через кабель USB или удаленно.
· При удаленном подключении с помощью TrikdisConfig можно не только изменять системные параметры охранной панели „FLEXi“ SP3, но и контролировать ее работу.
· Два уровня установки параметров: администратора и установщика.
Технические параметры
|
Параметр |
Описание |
|
Напряжение питания [AC / DC] |
16 В
переменного тока или |
|
Потребляемый ток |
до 50 мA (в режиме ожидания), до 200 мA (кратковременный в режиме отправления сообщений) до 2,5 A (при максимальном подключении внешних устройств) |
|
Резервный источник питания [BAT] |
12 В аккумулятор свинцово-кислотный, 4 Ah/7 Ah |
|
Ток зарядки аккумулятора |
до 500 мA |
|
Напряжение и ток внешних подключаемых стройств [AUX] |
12 В постоянного тока, до 1 A |
|
Выход сирены [BELL] |
1 A |
|
Выход [LED] |
0,1 A |
|
PGM выход |
0,1 A |
|
WiFi модуль |
Есть, интегрирован |
|
WiFi частота, протокол, тип шифрования |
2,4 ГГц, 802.11 b/g/n, WPA, WPA2, WPA mixed |
|
Тип конфигурации WiFi сети |
DHCP или ручной |
|
SIM карта |
1 шт., NANO размер |
|
Частота GSM/GPRS модема “FLEXI” SP3_12xx |
850 / 900 / 1800 / 1900 MГц |
|
Частота 4G модема „FLEXi” SP3_14E „FLEXi” SP3_24E EMEA / Tайланд |
B1/B3/B7/B8/B20/B28 |
|
Частота 4G модема „FLEXi” SP3_24S Латинская Америка / Австралия / Новая Зеландия |
B1/B3/B4/B5/B7/B8/B28 |
|
Частота 4G модема „FLEXi” SP3_24A Северная Америка |
B2/B4/B12 |
|
Варианты сообщений |
– До 2 IP и Port адресов; – В iOS/Android мобильные приложения Protegus; – SMS сообщения (до восьми номеров); – Звонки с голосовыми сообщениями (до восьми номеров). |
|
Каналы передачи сообщений о проишествиях |
GPRS или 4G, WiFi, LAN (модуль E485), SMS, звонок с голосовым сообщением, VHF/UHF радиосвязь (радиопередатчик T16), Sigfox (модуль SF485) |
|
Связь с ПЦН |
TCP / IP или UDP / IP, или SMS |
|
Кодирование сообщений |
Contact ID коды |
|
Шифрование сообщений |
TRK AES 128, SIA IP AES 128 |
|
Внутренние часы |
Есть |
|
Емкость буферной памяти |
60 событий |
|
Емкость журнала событий |
до 1000 событий. Ранние сообщения удаляются автоматически |
|
Код пользователя |
40 |
|
Специальный код отключения охраны, указывающий, что охрана была отключена под принуждением (англ. Duress code) |
При конфигурации можно выбрать один из двух способов ввода кода пользователя |
|
Клеммы двойного назначения [I/O] |
10, при конфигурации устанавливается функция IN или OUT. Вход (IN), тип: NC, NO, EOL, EOL_T, ATZ, ATZ_T. Выход (OUT), тип: открытый коллектор, коммутирует до 0,1 А |
|
Количество разделов сигнализации |
8 |
|
Количество зон |
10 (20 зон, применяя ATZ), (с расширителями до 32 зон) |
|
Количество PGM выходов |
2 (установив IO клеммам режим работы Выход (OUT), можно получить 12 выходов. С расширителями количество выходов можно увеличить до 16.) |
|
Количество подключаемых клавиатур |
8 |
