CH8HR - 8-канальный приемник

Catalogue Card

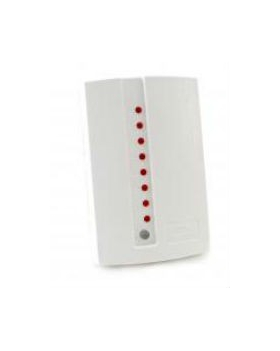

Восьмиканальный приемник со светодиодной индикацией и релейными выходами

Приёмник работает с 40 передатчиками Elmes на базе высокозащищенного алгоритма кодирования KEELOQ® и беспроводными датчиками, имеет 8 выходных релейных каналов. Приёмник рекомендован в тех случаях, когда требуется идентификация передатчиков и датчиков, а также когда беспроводные устройства систем охраны необходимо связать многоканальной связью с проводной системой. Приёмник имеет 8 программируемых изолированных NO/NC (NO - нормально разомкнутых, NC - нормально замкнутых) релейных выходов и 1 выход S (открытый коллектор) для подключения внешних сигнальных устройств. Выходы программируются на импульсную работу или переключающую (вкл/выкл) работу. Выход S генерирует два коротких импульса при срабатывании реле и один при его сбросе. Приёмник комплектуется супергетеродинным высокочувствительным радиоприёмным модулем и имеет встроенный двухцветный светодиод для индикации питания и процесса программирования. 8 сигнальных светодиодов показывают поканальное состояние выходных реле. Важными также являются наличие ТАМПЕРА защиты от взлома и предупреждение о разрядке батареи во всех беспроводных датчиках, занесённых в память приёмника и работающих в системе.

Технические характеристики:

• супергетеродинный приёмник, совместимый со стандартом EU 433,92 МГц;
• блок питания на 12VDC ±15%, потребление тока 30 мА в режиме ожидания или по 20 мА на каждое активное реле;
• восемь релейных выходов NO/NC, управляющие 1A/24 В или 0,5A/125 В каждый;
• задание времени удержания реле от 0,5 сек. до 4 часов;
• ТАМПЕР защиты от взлома с клеммами;
• диапазон рабочих температур: от -20° до +40°С;
• внешние габариты: (Д/Ш/Г) 96/63/28 мм.

Для всех приёмников и передатчиков возможны дополнительные модификации приёмника:
