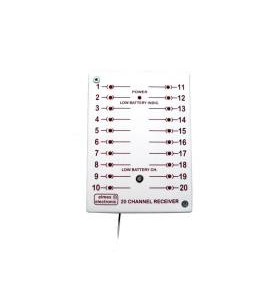

CH-20HR — это микропроцессорный радиоприёмник с 20 выходными каналами, предназначенный для работы с большим количеством передатчиков или детекторов с кодом скачащего кода в беспроводных системах охраны и контроля доступа. Он оснащён системой проверки передатчиков с кодом скачащего кода KEELOQ®, обеспечивающей высокий уровень безопасности. Приёмник имеет 20 гальванически развязанных релейных выходов NC/NO, каждый с индикацией светодиодом на передней панели. Выходные каналы могут быть запрограммированы на импульсный (моментальный) или запираемый (вкл/выкл) режим работы. Дополнительные функции включают предупреждение о низком заряде батареи передатчика, сигнализацию отказа радиосвязи и защиту от вскрытия корпуса передатчика (при использовании с выбранными передатчиками). Приёмник CH20HR совместим со всеми передатчиками Elmes Electronic на частоте 434 МГц.
Примеры применения:
• Специализированная беспроводная панель охранной сигнализации, включаемая/выключаемая с помощью ручного передатчика UMB100H, запрограммированного на канал 1.
• Мониторинг сигналов тревоги от беспроводных передатчиков Elmes Electronic, таких как CTX, PTX, GBX и RP501.
• Используется как панель вызова и управления беспроводной кнопкой тревоги в системах, где у многих пользователей есть ручные передатчики AN200H в качестве персональных беспроводных кнопок тревоги. Любой активированный передатчик AN200H вызовет состояние тревоги на приёмнике, которое сохраняется до сброса большой красной кнопкой на передней панели приёмника. Двухканальные ручные передатчики, используемые как беспроводные кнопки тревоги, могут иметь одну кнопку для тихого вызова и другую для тревожной функции.
• Функционирует как стандартный приёмник охранной системы, контролируя сигналы тревоги, вскрытия и низкого заряда батареи от беспроводного оборудования Elmes Electronic с кодом скачащего кода, переключая соответствующие зоны тревоги в главной панели управления.
| Рабочий частотный диапазон | 433,92 МГц, супергетеродин |
| Совместимость | Работает с любыми передатчиками ELMES 433,92 МГц |
| Релейные выходы | 20 релейных выходов NO/NC, программируемых для импульсного или режима вкл/выкл |
| Индикация на передней панели | Светодиоды для каждого выхода |
| Предупреждение о сбое связи | Да |
| Сигнализация о глушении радиосигнала | Да |
| Мониторинг низкого заряда батареи передатчика | Да |
| Питание | 12 В DC ±15%, 35 мА в режиме ожидания, 25 мА на активный релей |
| Номинал релейного выхода | 1А/24В или 0,5А/125В на релей |
| Время удержания реле | Регулируется от 0,5 секунд до 4 часов |
| Защита от вскрытия | Да, с клеммами |
| Диапазон рабочих температур | -20°C до +40°C |
| Габариты (Д/Ш/В) | 129/95/25 мм |
Дополнительные опции для всех приёмников и передатчиков Elmes Electronic:
| Дополнительная память до 112 передатчиков на канал | Опция -112 | Позволяет каждому каналу регистрировать до 112 брелоков вместо стандартных 12 |
| Дополнительный блок питания 24 В DC | Опция -12/24 | Позволяет питать приёмник от 12-24 В DC |
| Супергетеродинный приёмник/комплект вместо стандартного | Опция -het | Заменяет стандартный приёмник на супергетеродинный, уменьшая потери сигнала (актуально для CH4HR) |
