Кнопки управляющие тушением PU-61 и PW-61

Назначение
Кнопки управляющие тушением предназначены для ручного запуска (кнопка PU-61) или приостановки (кнопка PW-61) процедуры тушения. Они могут работать в управляющих линиях приемно-контрольных приборов автоматического тушения IGNIS 1520M и POLON 4500, выпускаемых заводом POLON-ALFA.
Кнопки предназначены для монтажа внутри объектов.


Принцип действия
Кнопки действуют (переключают контакты) после удара или сильного нажатия стекла-защиты а затем нажатия кнопки управляющего переключателя.
В поле обслуживания находится сигнализационный диод СИД, который свечением подтверждает срабатывание кнопки.
Одновременно с нажатием кнопки, стрелки указывающие на нею меняют цвет из черного на желтый.
Сброс состояния включения производится специальным клюем, которым блокируется стекло – защиту (удерживаемую во время сброса) в нормальном ее положении как в состоянии готовности.
Проверка работоспособности кнопок осуществляется путем их запуска, аналогично как в случае пожара, т.е. путем удара или сильного нажатия на стекло и нажатия кнопки. При помощи специального ключика возможно восстановление состояния досмотра кнопки.

Технические данные
Действие кнопки                                                        тип В
Макс. нагрузоч. способ. контактов                             0,1А/30 В
Сечение установочных проводов, мм2                       макс. 1
Запас провода для подключения, см                         15
Плотность корпуса                                                     IP 30
Диапазон рабочих температур, °C                              -25 ÷ +55
Габаритные размеры, мм                                           102,5 х 98 х 45,5
Отверстие для скрытого монтажа, мм                         Ф 78 х 30
Масса, кг                                                                   макс. 0,50

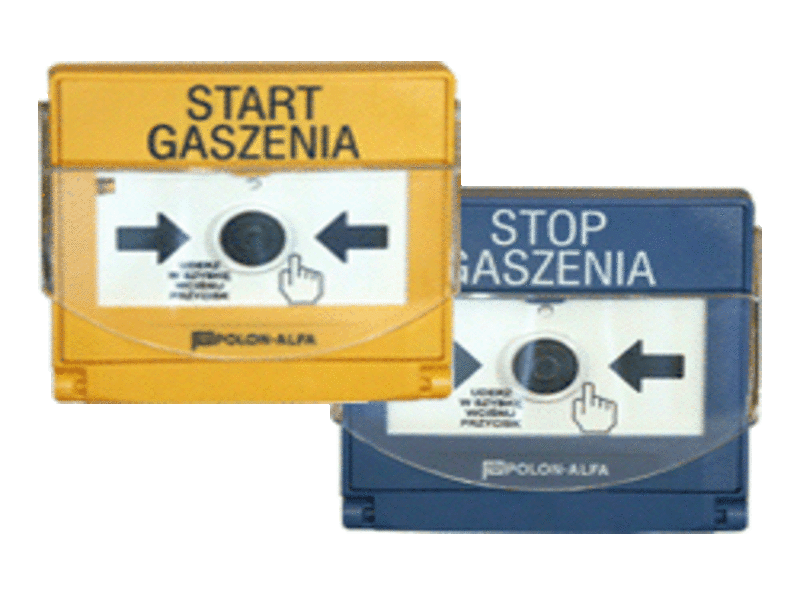

голубая: PW-61

желтая:  PU-61
