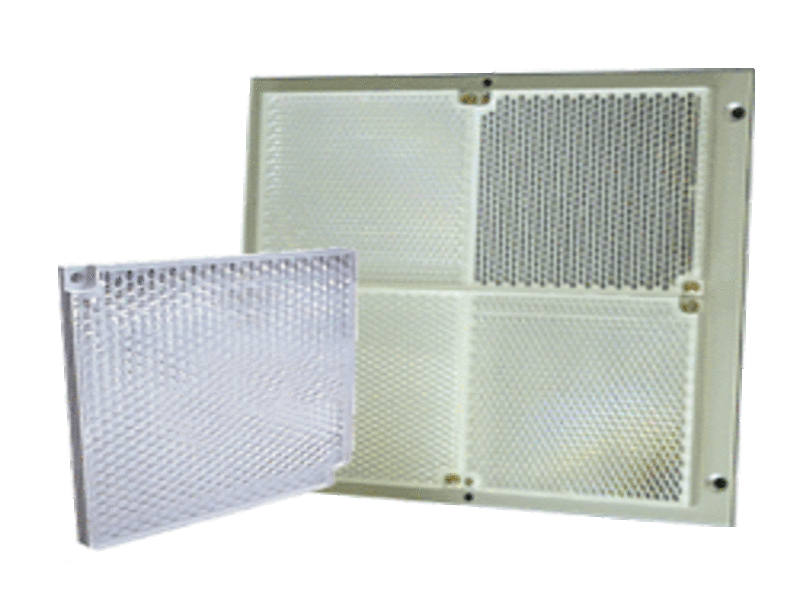

E39-R8 - Призматический отражатель. Рабочее расст. 50-100 ( 4 шт.)
Назначение
Призматический отражатель 4xE39-R8 предназначен для совместной работы с оптическими линейными извещателями дыма DOP-40 и DOP-40R.
Описание действия
Оптические линейные извещатели дыма DOP-40 (DOP-40R) и зеркало/отражатель устанавливаются на противоположных стенах помещения. Точное взаимное положение извещателя и зеркала/отражателя можно установить при помощи специальных регулировочных винтов, находящихся в основаниях извещателя и зеркала, используя специальный лазерный прицел, запускаемый во время регулировки взаимного положения пучка и извещателя.
В основании отражателя 4xE39-R8 имеются три винта, для обеспечения точной подстройки положения отражателя относительно извещателя.
Призматические отражатели не принадлежат к комплекту поставки извещателя и следует их заказывать отдельно.
Технические данные
Рабочее расст. отражателя 4xE39-R8, м 50÷100
Габаритные размеры, мм:
отражателя 4xE39-R8 218 х 230 х 14
