TTR-16/SV предназначен для передачи видеосигнала с 16 различных камер по витой паре. Устройство адаптирует импеданс 75Ω коаксиального кабеля к импедансу витой пары, обеспечивая передачу видеосигнала на расстояния до 400 метров.
Каждый из 16 видеоканалов оснащён выходной оптоизоляцией от входа, обеспечивая защиту от:
- молниевых разрядов,
- различий и скачков напряжения между устройствами,
- электрических токов в кабелях видеосигнала.
Устройство устраняет помехи сигнала, которые могут возникать при передаче на несколько сотен метров.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Количество каналов: | 16 |
Дальность передачи: | 400м |
Входное/выходное напряжение 75Ω (CVBS): | 1Вpp |
Потери видеосигнала: | 0дБ (@ f=5МГц) |
Полоса пропускания видео: | 0 - 9 МГц (-3дБ) |
Разделение входов: | > -50дБ |
CMRR (дБ @ 5МГц): | 50дБ |
Импеданс выходов коаксиального кабеля: | 75Ω |
Импеданс входов витой пары: | 100Ω |
Разъёмы выходов коаксиального кабеля: | 16 x BNC гнездо |
Разъёмы выходов витой пары: | 4 x RJ-45 (8-контактный, 4 пары), клеммы |
Оптоизоляция между входами: | 1000В |
Оптоизоляция между выходами: | 1000В |
Оптоизоляция между входами и выходами: | 1000В |
Оптоизоляция между питанием и входами/выходами: | 1000В |
Рабочая температура / относительная влажность: | от -50°C до +55°C / <95% |
Питание: | AC 230В |
Потребляемая мощность: | 20Вт |
Тип корпуса: | RACK 19'', 1U |
Размеры (Ш x В x Г) / вес: | 483 x 44 x 245мм / 2.75кг |

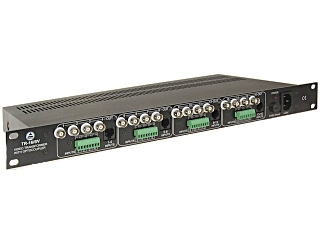

Вид передней панели:
![](\"http://shop.delta.poznan.pl/obrazki/tr-16_sv_obrazek1.jpg\")

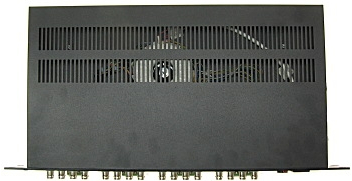

Вид сверху:
![](\"http://shop.delta.poznan.pl/obrazki/tr-16_sv_obrazek2.jpg\")

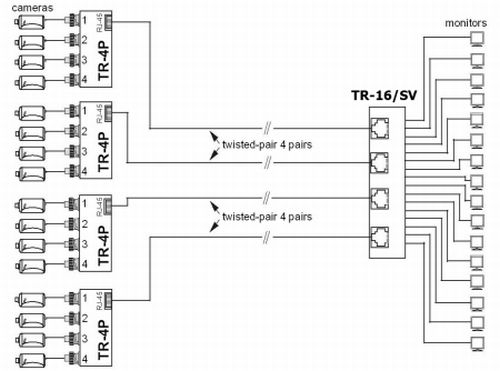

Схематическая диаграмма:
![](\"http://shop.delta.poznan.pl/obrazki/tr-16_sv_obrazek3.jpg\")

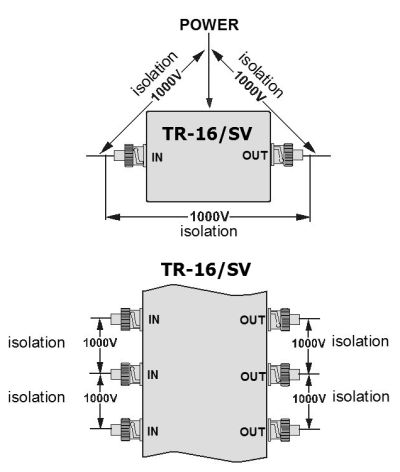

Диаграмма оптоизоляции TR-16/SV:
![](\"http://shop.delta.poznan.pl/obrazki/tr-16_sv_obrazek4.jpg\")
