Программируемый видеосплиттер TRV-8/16PR позволяет распределять видеосигнал с восьми входов на шестнадцать выходов в конфигурации, заданной пользователем. По умолчанию TRV-8/16PR настроен как восемь независимых видеосплиттеров 1/2. Перепрограммирование массива осуществляется просто с помощью джамперов на передней панели, доступно 22 возможных комбинации. Четыре примера конфигураций показаны на рисунках. При программировании обращайтесь к таблице конфигураций для выбора возможных комбинаций. Вертикальные джамперы активируют соответствующие входы, горизонтальные соединяют соответствующие выходы. Устройство предназначено для непрерывной работы в помещении и совместимо с любыми камерами видеонаблюдения. Светодиодный индикатор показывает состояние питания. Несколько сплиттеров можно соединять последовательно.
Пример: Если необходимы четыре видеосплиттера 1/4 (один вход, четыре выхода), найдите строку с обозначением 4 x 1/4 (позиция LP5) в таблице конфигураций. Поля с "1/4" указывают входы (верхняя часть таблицы) и назначенные им выходы (нижняя часть таблицы). Стрелки показывают, какие выходы относятся к одному входу. Правая часть таблицы показывает, какие джамперы использовать (+), а какие не задействованы (-). Этот пример иллюстрирован на рис. 2.
Технические характеристики
| Количество входов: | 8 x BNC гнездо |
| Количество выходов: | 16 x BNC гнездо |
| Полоса пропускания видео: | 0 - 40 МГц (-3 дБ) |
| Входное сопротивление: | 75 Ом |
| Выходное сопротивление: | 75 Ом |
| Питание: | DC 12В / 100мА |
| Усиление: | 0 дБ |
| Размеры: | 222 x 36 x 110 мм |
| Вес: | 350 г |

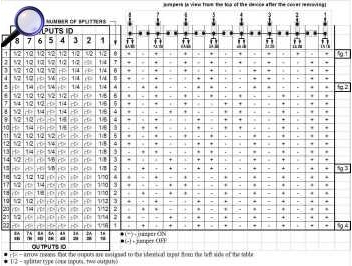

Таблица конфигураций сплиттера:
Нажмите на таблицу для увеличения

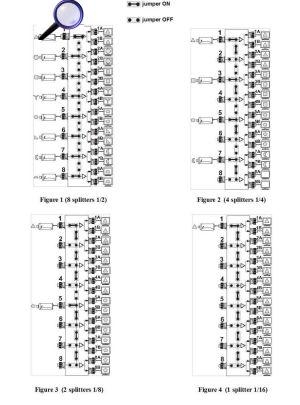

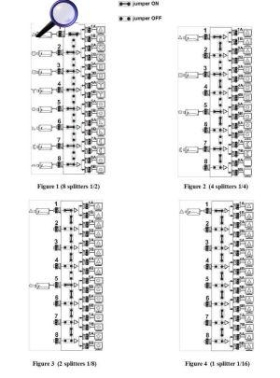

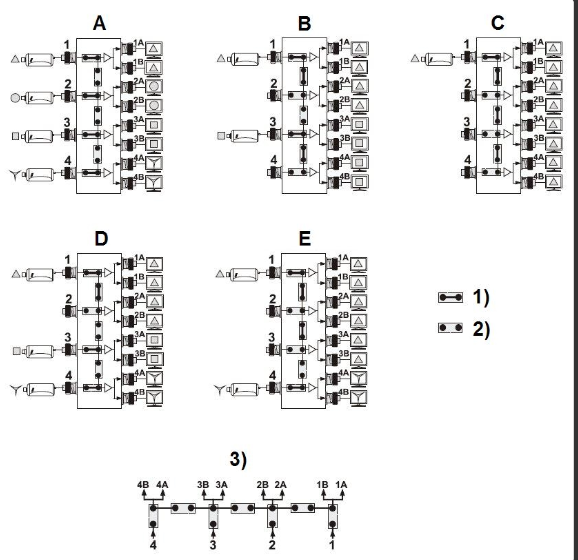

4 примера конфигураций сплиттера:

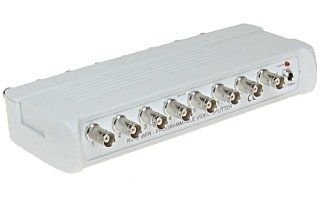

Вид спереди:
Вид сзади:

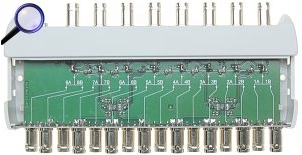

Вид внутри (сверху):

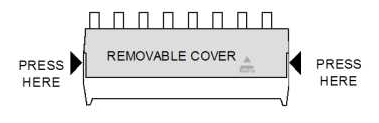

Способ снятия крышки:
