Программируемый видеосплиттер TRV-4/8PR позволяет распределять видеосигнал с 4 входов на 8 выходов согласно пользовательской конфигурации. По умолчанию настроен как четыре независимых видеосплиттера 1/2. Устройство легко перенастраивается с помощью джамперов, доступных после снятия крышки. Доступно пять конфигураций, показанных ниже. Вертикальные джамперы активируют входы, горизонтальные соединяют выходы. Устройство предназначено для непрерывной эксплуатации в помещении. TRV-4/8PR поддерживает любые камеры CCTV и оснащён индикатором питания. Несколько устройств можно соединять последовательно. Джамперы конфигурации и отверстия для настенного крепления доступны после снятия крышки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Количество входов: | 4 x BNC гнездо |
Количество выходов: | 8 x BNC гнездо |
Полоса пропускания: | 0 - 90МГц (-3 дБ) |
Входное сопротивление: | 75 Ом |
Выходное сопротивление: | 75 Ом |
Питание: | DC 12В / 80мА |
Усиление: | 0 дБ |
Размеры: | 213 x 36 x 93 мм |
Вес: | 220 г |

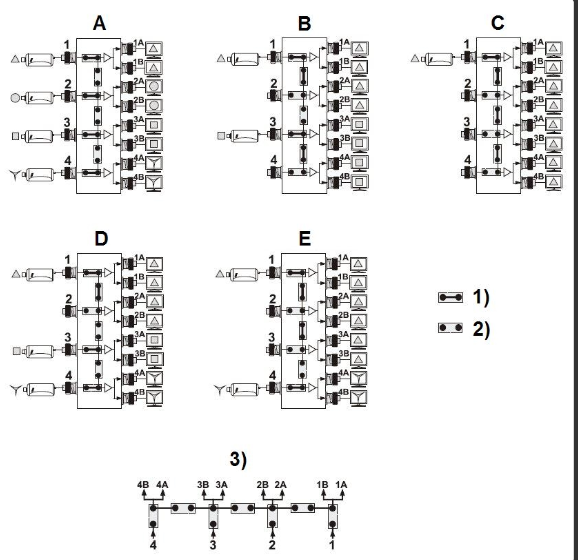

Программируемые конфигурации устройства:

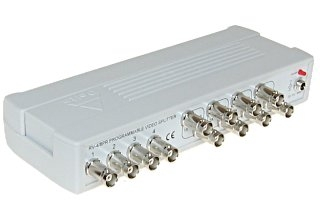

Вид спереди:
Вид сверху:

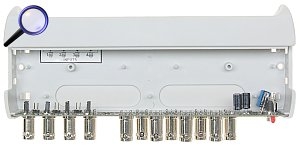

Внутренний вид после снятия крышки (джамперы конфигурации):
