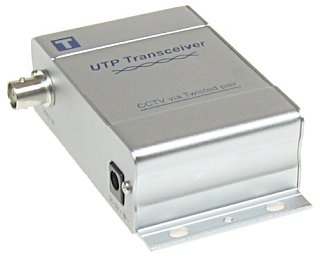

Активный видеотрансформатор TATT-1 в паре с приемником ATR-1 позволяет передавать видеосигнал с одной камеры по витой паре (категория 5) на расстояние до 2000 метров. Важно правильно подключать клеммы: (+) к (+) и (-) к (-). Передатчик также может работать с другими пассивными устройствами для передачи сигнала по витой паре.
Примечание: Устройство следует устанавливать рядом с камерой.
Передатчик оснащен двумя светодиодами:
- Красный - индикатор питания
- Зеленый – обнаружение видеосигнала
Технические характеристики:
Питание: | 12В DC / 50мА |
Количество видеоканалов: | 1 |
Полоса пропускания видео: | 0 до 9МГц (-3дБ) |
Выходное сопротивление витой пары: | 100Ω |
Входное сопротивление коаксиального кабеля: | 75Ω (BNC гнездо) |
Тип разъема витой пары: | Клеммы |
Тип разъема питания: | DC разъем питания 5.5 / 2.1мм |
Вес: | 98г |
Размеры (Ш x В x Д): | 103 x 20 x 72мм |
Рабочая температура / относительная влажность: | 0°C до +55°C / <95% |
Настройки переключателя расстояния (LEVEL) для начальной коррекции сигнала (при подключении двух активных трансформаторов):
| Положение переключателя | Расстояние |
| L | 0 - 1200м |
| M | 1200 - 1800м |
| H | > 1800м |

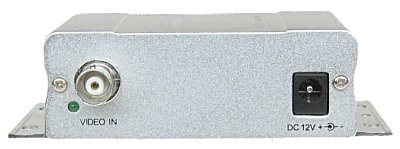

Вид спереди:

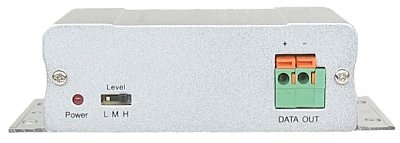

Вид сзади:
Схема подключения:
