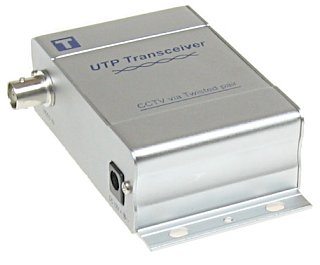

Активный видеотрансформатор TATR-1 в сочетании с передатчиком ATT-1 позволяет передавать видеосигнал с одной камеры по витой паре (категория 5) на расстояния до 2000 метров. Важно правильно подключать клеммы: (+) к (+) и (-) к (-). Приемник совместим также с другими пассивными устройствами для передачи сигнала по витой паре.
Настройки на задней панели:
- "Яркость" – позволяет регулировать уровень выходного видеосигнала (регулятор усиления).
- "Резкость" – позволяет настраивать уровень коррекции сигнала (регулятор коррекции).
На устройстве расположены два светодиода:
- Красный – индикатор питания
- Зеленый – индикатор обнаружения видеосигнала
Нажмите здесь, чтобы посмотреть результаты тестов и скриншоты изображения на разных расстояниях.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Питание: | 12В DC / 50мА |
Количество видеоканалов: | 1 |
Полоса пропускания видео: | 0 до 9МГц (-3дБ) |
Входное сопротивление витой пары: | 100Ω |
Выходное сопротивление видео: | 75Ω (BNC гнездо) |
Тип разъема витой пары: | Клеммы |
Тип разъема питания: | DC разъем питания 5.5 / 2.1мм |
Вес: | 98г |
Размеры (Ш x В x Д): | 103 x 20 x 72мм |
Рабочая температура / относительная влажность: | 0°C до +55°C / <95% |

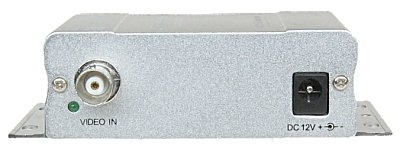

Вид спереди:

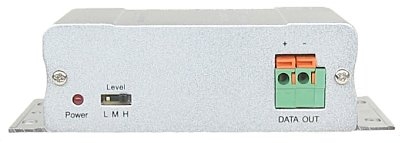

Вид сзади:
Схема подключения:

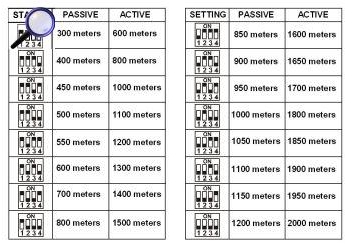

Настройки джамперов для разных расстояний:
