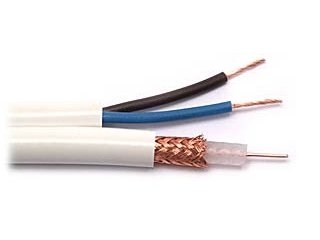

Специализированный кабель для систем видеонаблюдения профессионального уровня. Этот кабель сочетает в себе два силовых провода и коаксиальный кабель, что делает его идеальным для систем видеонаблюдения, требующих передачи как питания, так и видеосигнала.
Характеристики силового кабеля:
Провода: 2 x 0.5 мм

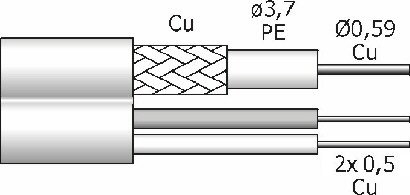

Характеристики коаксиального кабеля:
Импеданс: 75 Ом
Внутренний проводник: медный провод 0.59 мм
Диэлектрик: PE полный 3.7 мм
Оплетка: медный провод
Внешнее покрытие: PVC 5.9 мм
Затухание (дБ) на длине кабеля 100 м для различных частот (МГц):
100 МГц - 11.3 дБ
200 МГц - 16.3 дБ
500 МГц - 27.0 дБ
1000 МГц - 40.6 дБ
1750 МГц - 57.2 дБ

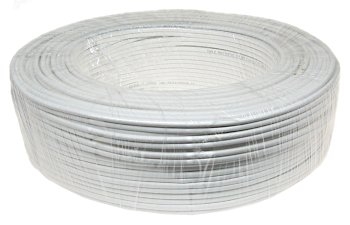

Продается в бухтах по 100 и 200 м. Цена указана за метр.
Видеосигнал может передаваться по этому кабелю на расстояния до 400 м без усилителя.
Стандартный кабель CCTV RG59-0.59/3.7+2x0.5 содержит два провода по 0.5 мм² каждый. Теоретическое сопротивление 3.4 Ом/100 м. По данным производителя — 5.5 Ом/100 м. При питании камер 12 В постоянного тока по кабелю CCTV и падении напряжения до 11 В, питание может передаваться на следующие расстояния:
Макс. расстояние при R=3.4Ω/100м | Макс. расстояние при R=5.5Ω/100м | Макс. ток |
[м] | [м] | [А] |
10 | 6,2 | 1.471 |
20 | 12.3 | 0.735 |
30 | 18.5 | 0.49 |
40 | 24.7 | 0.368 |
50 | 30.9 | 0.29 |
60 | 37.1 | 0.245 |
70 | 43.3 | 0.210 |
80 | 49.4 | 0.184 |
90 | 55.7 | 0.163 |
100 | 61.8 | 0.147 |
150 | 92.7 | 0.098 |
200 | 122.8 | 0.074 |
250 | 154 | 0.059 |
300 | 185.5 | 0.049 |
350 | 216.4 | 0.042 |
400 | 245.7 | 0.037 |
450 | 275.4 | 0.033 |
500 | 313.4 | 0.029 |
