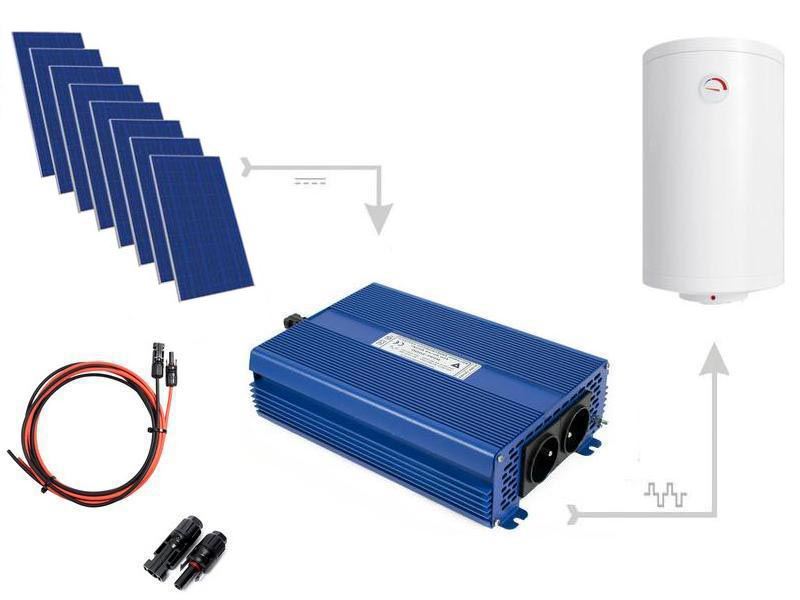

Простейшая система водяного отопления в котлах, доступных на рынке. Комплект состоит из 8 монокристаллических панелей Kingdom Solar KD-M410H-108 Half Cell мощностью 410 Вт каждая, преобразователя ECO Solar Boost MPPT-3000 3kW и комплектной кабельной разводки длиной 25 метров, заканчивающейся с одной стороны разъемами MC4, а с другой с разъемами люверсов для преобразователя. Система проста, она требует только подключения 8 штук типичных фотоэлектрических панелей с рабочим напряжением около 32 В или нужным количеством других, и приемника энергии, например, электрического котла, теплого пола. Постоянный ток, генерируемый в панелях, который не может напрямую питаться от нагревательных приборов, преобразуется в преобразователе в переменный ток, который уже может питать нагревательные приборы.
| Параметры / Название продукта: | ECO СОЛНЕЧНЫЙ ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ MPPT-3000 | |
| Входное напряжение [VDC]: | от 120 до 350 (VDC) | |
| Выходное напряжение [VAC]: | От 120 до 350 (В переменного тока) | |
| Максимальная мощность: | 3 кВт | |
| Функция MPPT: | Да | |
| Подключение фотоэлектрической панели: | последовательный или последовательный параллельный | |
| Форма сигнала выходного напряжения: | модифицированный синус | |
| Выход переменного тока No 1: | Приоритет | |
| Выход переменного тока No 2: | Зависимый * | |
| Защита от понижения/перенапряжения: | Да | |
| Тепловая защита: | Да | |
| Защита от перегрузки: | Да | |
| Рабочая температура: | -25°C ~ +55°C | |
| Эффективность: | >94% | |
| Охлаждение: | Активный | |
| Разъем питания: | МС4 | |
| Выходной разъем 230 В: | 2 х E (с контактом) | |
| Случай: | Алюминий | |
| Степень защиты (IP): | Класс защиты IP21 | |
| Размеры ДxШxВ [мм]: | 290x190x80 мм | |
| Вес [кг]: | 2,4 кг | |
| Код товара: | 5903332566259 | |
| Параметры / Название продукта | Фотоэлектрическая панель KD-M410H-108 410W |
| Номинальная мощность Pmax (Вт): | 410 |
| Допуск мощности Pmax Максимальный: | 0 ~ +5 |
| Максимальное напряжение Vmp [В]: | 31.22 |
| Ток в номинальной мощности lmp [A]: | 13.06 |
| Напряжение разомкнутой цепи ЛОС [В]: | 37.34 |
| Защита от короткого замыкания [A]: | 25 |
| Ток короткого замыкания [A]: | 13.7 |
| Производительность модуля [%]: | 20.97 |
| НОТЦ: | 46°C - 50°C |
| Температурный коэффициент Pmax: | -0.36%/С |
| Температурный коэффициент Voc: | -0.28%/С |
| Температурный коэффициент Isc: | +0.05%/С |
| Максимальное рабочее напряжение: | 1500 В постоянного тока |
| Рабочая температура: | -40°C +85°C |
| Максимальный возвращаемый ток [A]: | 25 |
| Макс. нагрузка (снег/ветер): | 5400 Па / 2400 Па |
| Дюны: | Моно 182×182 мм |
| Количество ячеек: | 108 (54×2) |
| Размеры модуля [мм]: | 1723×1133×35 гг. |
| Вес [кг]: | 21.5 |
| Стекло: | 3,2 мм стекло, закаленное стекло |
| Распределительная коробка: | Класс защиты IP68 |
| Кабели: | 4мм2, (+)30см, (-)30см |
| Соединители: | MC4-совместимый |
