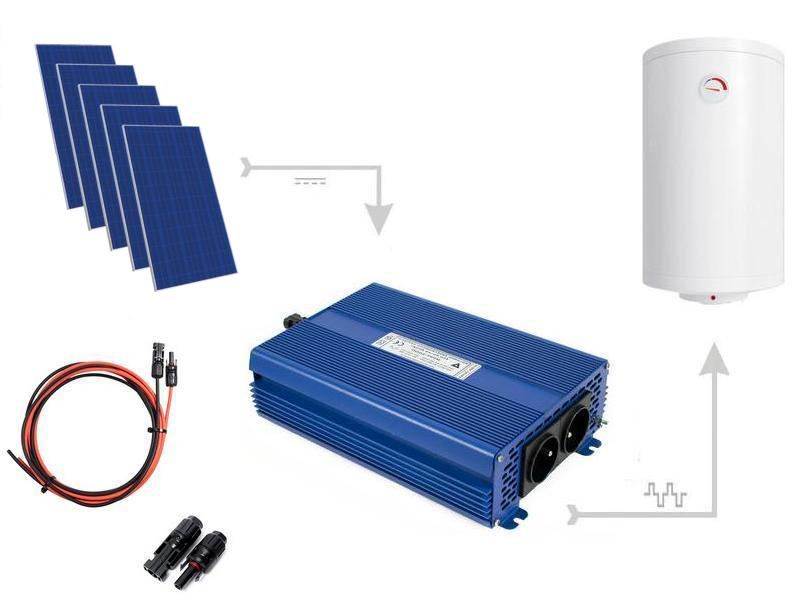

Простейшая система водяного отопления в котлах, доступных на рынке. Комплект состоит из 5 монокристаллических панелей Kingdom Solar KD-M410H-108 HalfCell мощностью 410 Вт каждая, преобразователя ECO Solar Boost MPPT-3000 мощностью 3 кВт и комплектных кабелей длиной 25 метров, заканчивающихся с одной стороны разъемами MC4, а с другой с разъемами люверсов для преобразователя. Система проста, она требует только подключения 5 штук типичных фотоэлектрических панелей с рабочим напряжением около 32 В или нужным количеством других, и приемника энергии, например, электрического котла, теплого пола. Постоянный ток, генерируемый в панелях, который не может напрямую питаться от нагревательных приборов, преобразуется в преобразователе в переменный ток, который уже может питать нагревательные приборы.
|
Параметры / Название продукта: |
ECO СОЛНЕЧНЫЙ ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ MPPT-3000 |
|
Входное напряжение [VDC]: |
от 120 до 350 (VDC) |
|
Выходное напряжение [VAC]: |
От 120 до 350 (В переменного тока) |
|
Максимальная мощность: |
3 кВт |
|
Функция MPPT: |
Да |
|
Подключение фотоэлектрической панели: |
последовательный или последовательный параллельный |
|
Форма сигнала выходного напряжения: |
модифицированный синус |
|
Выход переменного тока No 1: |
Приоритет |
|
Выход переменного тока No 2: |
Зависимый * |
|
Защита от понижения/перенапряжения: |
Да |
|
Тепловая защита: |
Да |
|
Защита от перегрузки: |
Да |
|
Рабочая температура: |
-25°C ~ +55°C |
|
Эффективность: |
>94% |
|
Охлаждение: |
Активный |
|
Разъем питания: |
МС4 |
|
Выходной разъем 230 В: |
2 х E (с контактом) |
|
Случай: |
Алюминий |
|
Степень защиты (IP): |
Класс защиты IP21 |
|
Размеры ДxШxВ [мм]: |
290x190x80 мм |
|
Вес [кг]: |
2,4 кг |
|
Код товара: |
5903332566259 |
|
Параметры / Название продукта |
Фотоэлектрическая панель KD-M410H-108 410W |
|
Номинальная мощность Pmax (Вт): |
410 |
|
Допуск мощности Pmax Максимальный: |
0 ~ +5 |
|
Максимальное напряжение Vmp [В]: |
31.22 |
|
Ток в номинальной мощности lmp [A]: |
13.06 |
|
Напряжение разомкнутой цепи ЛОС [В]: |
37.34 |
|
Защита от короткого замыкания [A]: |
25 |
|
Ток короткого замыкания [A]: |
13.7 |
|
Производительность модуля [%]: |
20.97 |
|
НОТЦ: |
46°C - 50°C |
|
Температурный коэффициент Pmax: |
-0.36%/С |
|
Температурный коэффициент Voc: |
-0.28%/С |
|
Температурный коэффициент Isc: |
+0.05%/С |
|
Максимальное рабочее напряжение: |
1500 В постоянного тока |
|
Рабочая температура: |
-40°C +85°C |
|
Максимальный возвращаемый ток [A]: |
25 |
|
Макс. нагрузка (снег/ветер): |
5400 Па / 2400 Па |
|
Дюны: |
Моно 182×182 мм |
|
Количество ячеек: |
108 (54×2) |
|
Размеры модуля [мм]: |
1723×1133×35 гг. |
|
Вес [кг]: |
21.5 |
|
Стекло: |
3,2 мм стекло, закаленное стекло |
|
Распределительная коробка: |
Класс защиты IP68 |
|
Кабели: |
4мм2, (+)30см, (-)30см |
|
Соединители: |
MC4-совместимый |
