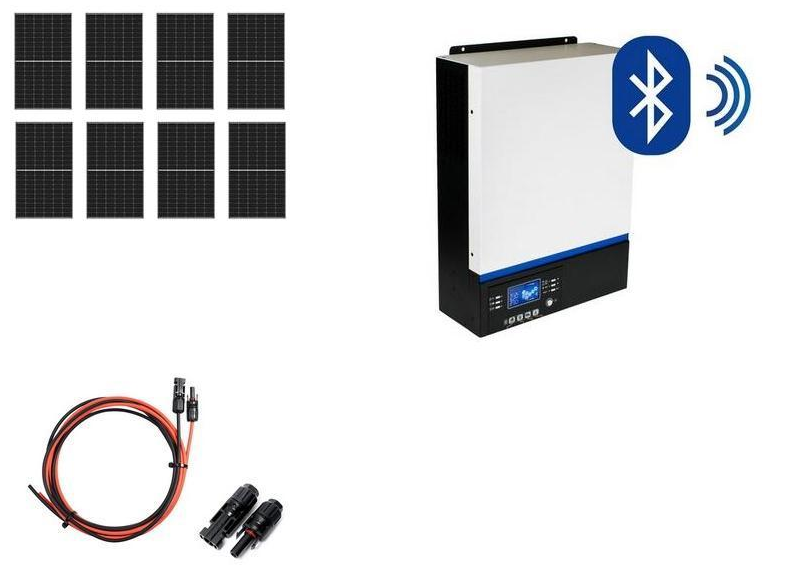

Параметры / Название продукта Фотогальваническая панель KD-M410H-108 410W Номинальная мощность Pmax (Вт): 410 Допустимое отклонение мощности Pmax Максимум: 0 ~ +5 Максимальное напряжение Vmp [В]: 31,22 Ток при номинальной мощности lmp [A]: 13,06 Напряжение холостого хода VOC [В]: 37,34 Защита от короткого замыкания [А]: 25 Ток короткого замыкания [А]: 13,7 Эффективность модуля [%]: 20,97 НОТК: 46°С - 50°С Температурный коэффициент Pmax: -0,36%/C Температурный коэффициент Voc: -0,28%/C Температурный коэффициент Isc: + 0,05%/C Максимальное рабочее напряжение: 1500 В постоянного тока Рабочая температура: -40°С + 85°С Максимальный обратный ток [A]: 25 Нагрузка (снег/ветер): 5400 Па / 2400 Па Ячейки: Моно 182 × 182 мм Количество ячеек: 108 (54 × 2) Размеры модуля [мм]: 1723 × 1133 × 35 Вес [кг]: 21,5 Стекло: стекло 3,2 мм, закаленное стекло Распределительная коробка: IP68 Провода: 4мм2, (+) 30см, (-) 30см Разъемы: MC4-совместимые
|

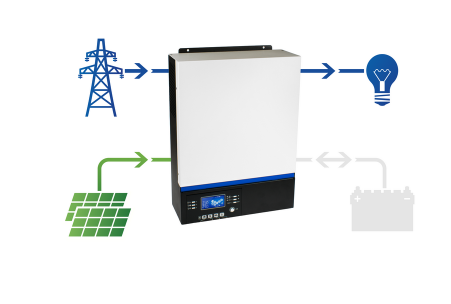

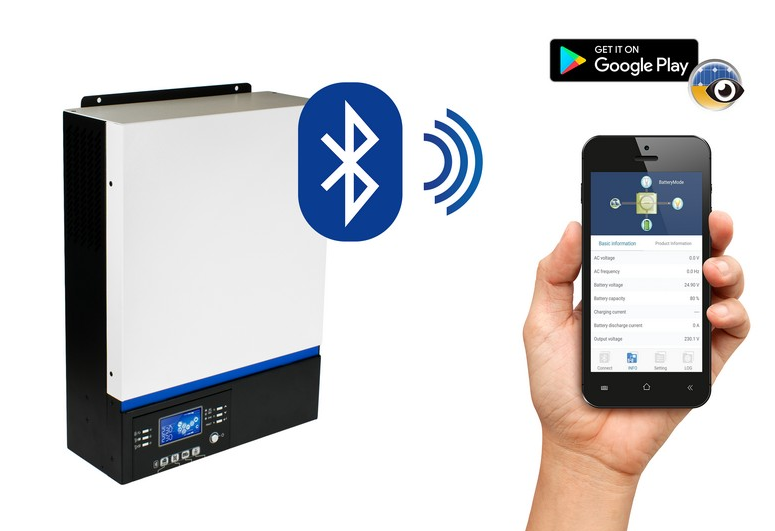

INWERTER SOLARNY |
ESB-3kW-24 |
ESB-6kW-24 |
ESB-10kW-48 |
|
PARAMETRY WEJŚCIOWE |
|||
|
Nominalne napięcie wejściowe |
230 VAC |
||
|
Zakres napięcia wejściowego |
90-280 VAC |
||
|
Częstotliwość napięcia pracy |
50 Hz/60 Hz (automatyczne wykrywanie) |
||
|
PARAMETRY WYJŚCIOWE |
|||
|
Napięcie wyjściowe |
230 VAC |
||
|
Moc szczytowa |
3000VA |
6000VA |
10000VA |
|
Moc ciągła |
1500W |
3000W |
5000W |
|
Sprawność |
93% |
||
|
Czas przełączenia |
15 ms |
||
|
Przebieg napięcia na wyjściu |
Czysta Sinusoida |
||
|
AKUMULATOR |
|||
|
Napięcie akumulatora |
24 VDC |
48 VDC |
|
|
Napięcie ładowania akumulatora |
27 VDC |
54 VDC |
|
|
Zabezpieczenie przed przeładowaniem akumulatora |
33 VDC |
63 VDC |
|
|
ŁADOWANIE |
|||
|
Rodzaj ładowania |
MPPT |
||
|
Maksymalna moc paneli PV |
2000W |
4000W |
5000W |
|
Zakres napięcia pracy MPPT |
120-380 VDC |
120-450 VDC |
|
|
Maksymalne napięcie obwodu paneli PV |
400 VDC |
500 VDC |
|
|
Maksymalny prąd ładowania z paneli PV |
60 A |
80 A |
|
|
Maksymalny prąd ładowania z sieci |
40 A |
60 A |
|
|
Maksymalny prąd ładowania |
60 A |
80 A |
|
|
WYMIARY WAGA |
|||
|
Wymiary Gł. x Sz. x Wys. [mm] |
100 x 280 x 390 |
115 x 300 x 400 |
|
|
Waga [kg] |
8.5 |
9 |
10 |
|
EAN |
5903332566433 |
5903332566440 |
5903332566457 |
|
WARUNKI PRACY |
|||
|
Temperatura pracy |
-10°C ~ +50°C |
||
|
Wilgotność |
5%-95% wilgotność względna (bez kondensacji) |
||
|
Stopień ochrony (IP) |
IP21 |
||
