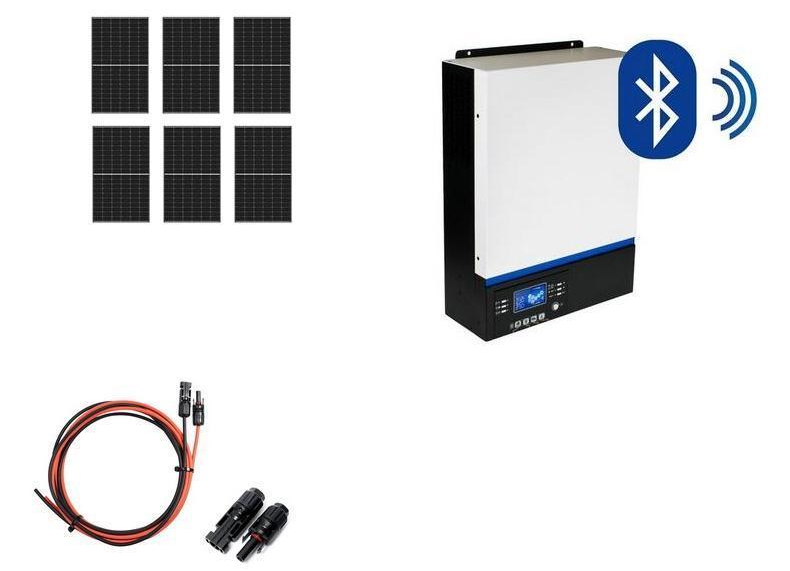

Солнечная панель KD-M410H-108 410W: Номинальная мощность Pmax (Вт): 410 Допуск мощности Pmax Максимум: 0 ~ +5 Максимальное напряжение Vmp [V]: 31,22 Ток при номинальной мощности lmp [A]: 13,06 Напряжение холостого хода VOC [В]: 37,34 Защита от короткого замыкания [A]: 25 Ток короткого замыкания [A]: 13,7 КПД модуля [%]: 20,97 NOTC: 46 ° C - 50 ° C Температурный коэффициент Pmax: -0,36% / C Температурный коэффициент Voc: -0,28% / C Температурный коэффициент Isc: + 0,05% / C Максимальное рабочее напряжение: 1500 В постоянного тока Рабочая температура: -40 ° C + 85 ° C Максимальный обратный ток [A]: 25 Нагрузка (снег / ветер): 5400 Па / 2400 Па Ячейки: Моно 182 × 182 мм Количество ячеек: 108 (54 × 2) Размеры модуля [мм]: 1723 × 1133 × 35 Вес [кг]: 21,5 Стекло: стекло 3,2 мм, закаленное стекло Распределительная коробка: IP68 Провода: 4мм2,(+)30cm, (-)30cm Разъемы: MC4-совместимые

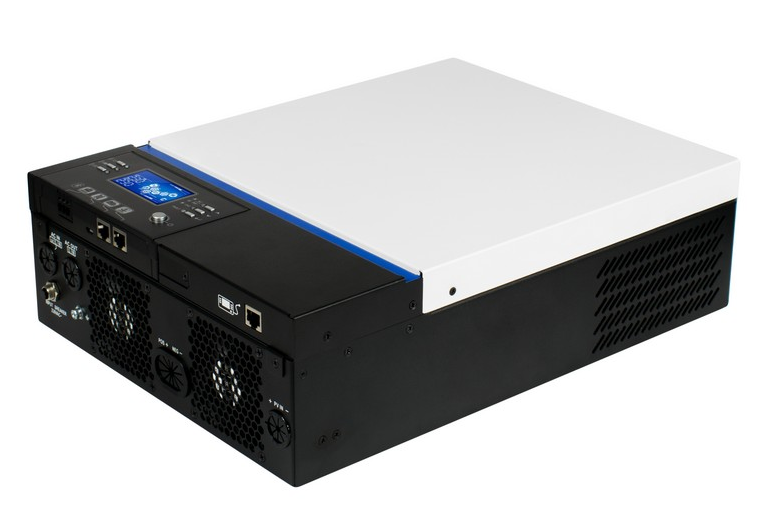

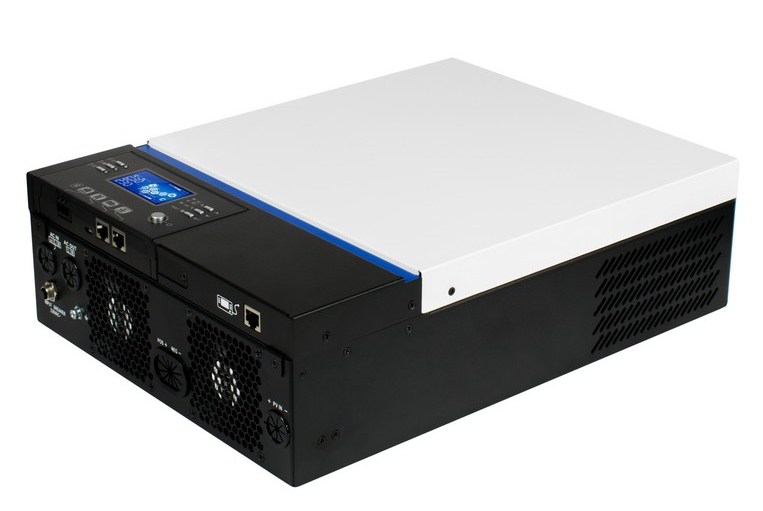

SOLAR INVERTER | ESB-3kW-24 | ESB-6kW-24 | ESB-10kW-48 |
INPUT PARAMETERS | |||
Nominal input voltage | 230 VAC | ||
Input voltage range | 90-280 VAC | ||
Operating voltage frequency | 50 Hz/60 Hz(automatic detection) | ||
OUTPUT PARAMETERS | |||
Output voltage | 230 VAC | ||
Peak power | 3000VA | 6000VA | 10000VA |
Continuous power | 1500W | 3000W | 5000W |
Efficiency | 93% | ||
Switchover time | 15 ms | ||
Voltage waveform at the output | Pure Sinusoid | ||
BATTERY | |||
Battery voltage | 24 VDC | 48 VDC | |
Battery charging voltage | 27 VDC | 54 VDC | |
Protection against overcharging the battery | 33 VDC | 63 VDC | |
Charging | |||
Charging type | MPPT | ||
Maximum power of PV panels | 2000W | 4000W | 5000W |
MPPT work voltage range | 120-380 VDC | 120-450 VDC | |
Maximum PV panel voltage | 400 VDC | 500 VDC | |
Maximum charging current from PV panels | 60 A | 80 A | |
Maximum charging current from the network | 40 A | 60 A | |
Maximum charging current | 60 A | 80 A | |
Dimensions weight | |||
Dimensions | 100 x 280 x 390 | 115 x 300 x 400 | |
Weight [kg] | 8.5 | 9 | 10 |
WORKING CONDITIONS | |||
Working temperature | -10°C ~ +50°C | ||
Humidity | 5%-95% Relative humidity (without condensation) | ||
Degree of protection (IP) | IP21 | ||
