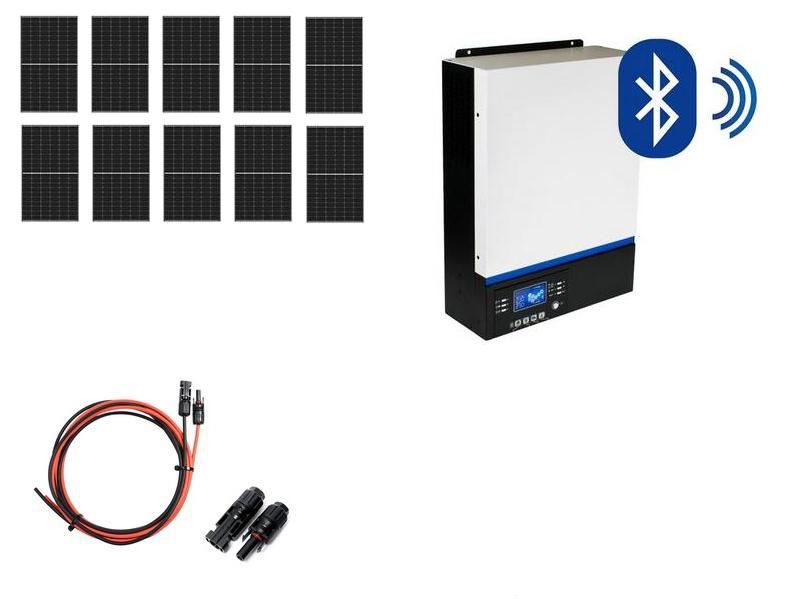

Параметры / Название продукта Фотоэлектрическая панель KD-M375H-120 375W Номинальная мощность Pmax (Вт): 375 Допуск мощности Pmax Максимум: 0 ~ +3 Максимальное напряжение Vmp [V]: 34,53 Ток при номинальной мощности lmp [A]: 10,86 Напряжение холостого хода VOC [В]: 41,12 Защита от короткого замыкания [A]: 20 Ток короткого замыкания [A]: 11,59 КПД модуля [%]: 20,55 NOTC: 46 ° C - 50 ° C Температурный коэффициент Pmax: -0,35% / C Температурный коэффициент Voc: -0,29% / C Температурный коэффициент Isc: + 0,048% / C Максимальное рабочее напряжение: 1500 В постоянного тока Рабочая температура: -40 ° C + 85 ° C Максимальный обратный ток [A]: 20 Нагрузка (снег / ветер): 5400 Па / 3800 Па Ячейки: Моно 166 × 83 мм Количество ячеек: 120 (6 × 20) Размеры модуля [мм]: 1756 × 1039 × 35 Вес [кг]: 21.0 Стекло: стекло 3,2 мм, закаленное стекло Распределительная коробка: IP68 Провода: 4мм2, (+)30cm, (-)30cm Разъемы: MC4-совместимые
|
SOLAR INVERTER |
ESB-3kW-24 |
ESB-6kW-24 |
ESB-10kW-48 |
|
INPUT PARAMETERS |
|||
|
Nominal input voltage |
230 VAC |
||
|
Input voltage range |
90-280 VAC |
||
|
Operating voltage frequency |
50 Hz/60 Hz(automatic detection) |
||
|
OUTPUT PARAMETERS |
|||
|
Output voltage |
230 VAC |
||
|
Peak power |
3000VA |
6000VA |
10000VA |
|
Continuous power |
1500W |
3000W |
5000W |
|
Efficiency |
93% |
||
|
Switchover time |
15 ms |
||
|
Voltage waveform at the output |
Pure Sinusoid |
||
|
BATTERY |
|||
|
Battery voltage |
24 VDC |
48 VDC |
|
|
Battery charging voltage |
27 VDC |
54 VDC |
|
|
Protection against overcharging the battery |
33 VDC |
63 VDC |
|
|
Charging |
|||
|
Charging type |
MPPT |
||
|
Maximum power of PV panels |
2000W |
4000W |
5000W |
|
MPPT work voltage range |
120-380 VDC |
120-450 VDC |
|
|
Maximum PV panel voltage |
400 VDC |
500 VDC |
|
|
Maximum charging current from PV panels |
60 A |
80 A |
|
|
Maximum charging current from the network |
40 A |
60 A |
|
|
Maximum charging current |
60 A |
80 A |
|
|
Dimensions weight |
|||
|
Dimensions |
100 x 280 x 390 |
115 x 300 x 400 |
|
|
Weight [kg] |
8.5 |
9 |
10 |
|
WORKING CONDITIONS |
|||
|
Working temperature |
-10°C ~ +50°C |
||
|
Humidity |
5%-95% Relative humidity (without condensation) |
||
|
Degree of protection (IP) |
IP21 |
||
